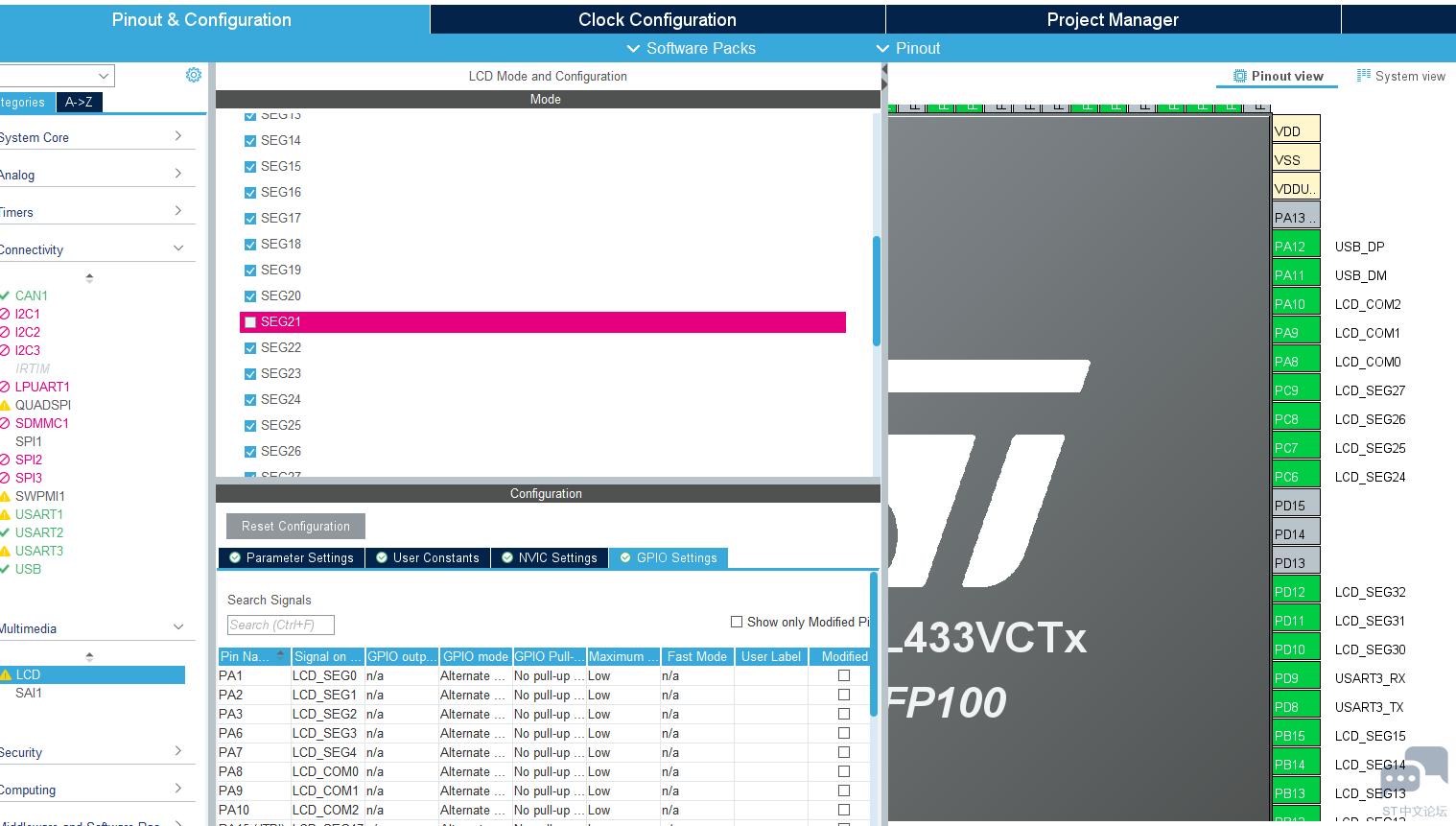

STM32 LCD驱动段码屏，SEG1-SEG8可以不连续配置吗？

在使用STM32驱动段码屏时，SEG1-SEG8的引脚配置通常需要按照硬件设计的要求来配置。段码屏的驱动通常依赖于硬件的外设（如LCD控制器）来生成段码信号，而这些外设通常有特定的引脚映射要求。

关于SEG1-SEG8是否可以不连续配置的问题：

1.


   硬件外设的限制：





   • STM32的LCD控制器（如果有）通常会有固定的引脚映射，SEG1-SEG8可能需要连续配置，因为LCD控制器硬件可能要求这些引脚是连续的，以便于生成正确的段码信号。


   • 如果你的STM32没有专用的LCD控制器，而是通过GPIO模拟段码驱动，那么理论上你可以自由配置这些引脚，但需要你自己在软件中处理段码的生成和时序。






2.


   GPIO模拟驱动：





   • 如果你使用GPIO模拟段码驱动，那么SEG1-SEG8的引脚可以不连续配置。你可以在软件中根据需要控制这些引脚的状态，但这种方式会增加软件复杂性和CPU负担。


   • 你需要注意GPIO的驱动能力和时序，确保段码屏能够正确显示。






3.


   引脚复用和功能冲突：





   • 如果SEG1-SEG8的引脚不连续配置，可能会与其他功能引脚冲突，尤其是如果这些引脚已经被用于其他外设（如UART、SPI等）。你需要仔细检查引脚复用表，确保没有功能冲突。





实际应用中的建议：

• 查阅数据手册：首先查阅STM32的数据手册和参考手册，了解LCD控制器的引脚映射要求。如果有专用LCD控制器，通常SEG1-SEG8需要连续配置。


• 使用GPIO模拟驱动：如果没有专用LCD控制器，且SEG1-SEG8引脚不连续，可以使用GPIO模拟驱动，但需要确保软件能够正确处理段码的生成和时序。


• 优化引脚分配：如果引脚资源紧张，可以考虑使用外部段码驱动芯片（如HT1621等）来减少STM32的引脚占用。

示例代码（GPIO模拟驱动）：

// 假设SEG1-SEG8分别连接到GPIOA的PA0, PA2, PA4, PA6, PA8, PA10, PA12, PA14

#define SEG1_PIN GPIO_PIN_0

#define SEG2_PIN GPIO_PIN_2

#define SEG3_PIN GPIO_PIN_4

#define SEG4_PIN GPIO_PIN_6

#define SEG5_PIN GPIO_PIN_8

#define SEG6_PIN GPIO_PIN_10

#define SEG7_PIN GPIO_PIN_12

#define SEG8_PIN GPIO_PIN_14



void LCD_WriteSegment(uint8_t segment, uint8_t value) {

    GPIO_TypeDef* port = GPIOA;

    uint16_t pin = 0;



    switch (segment) {

        case 1: pin = SEG1_PIN; break;

        case 2: pin = SEG2_PIN; break;

        case 3: pin = SEG3_PIN; break;

        case 4: pin = SEG4_PIN; break;

        case 5: pin = SEG5_PIN; break;

        case 6: pin = SEG6_PIN; break;

        case 7: pin = SEG7_PIN; break;

        case 8: pin = SEG8_PIN; break;

        default: return;

    }



    if (value) {

        HAL_GPIO_WritePin(port, pin, GPIO_PIN_SET);

    } else {

        HAL_GPIO_WritePin(port, pin, GPIO_PIN_RESET);

    }

}

总结：

• 如果有专用LCD控制器，SEG1-SEG8通常需要连续配置。


• 如果没有专用LCD控制器，SEG1-SEG8可以不连续配置，但需要你自己在软件中处理段码的生成和时序。


• 确保引脚分配不会与其他功能冲突，并优化引脚使用。
