Buck 电路又称为串联开关稳压电路，或降压斩波电路。Buck 变换器原理图如图 5-5a 所示，它 有两种基本工作模式，即电感电流连续模式 CCM（Continuous current mode）和电感电流断续模式 DCM(Discontinuous current mode) 电感电流连续是指输出滤波电感电流总是大于零，电感电流断续 是指在开关管关断期间有一段时间电感电流为零，这两种状态之间有一个临界状态，即在开关管关 断末期电感电流刚好为零。电感电流连续时，Buck 变换器存在两种开关状态；电感电流断续时， Buck 变换器存在三种开关状态；如图 5-5b 、5-5c 、5-5d 所示。 将图 5-6 所示的方波信号加到功率半导体器件的控制极，功率半导体器件在控制信号激励下，

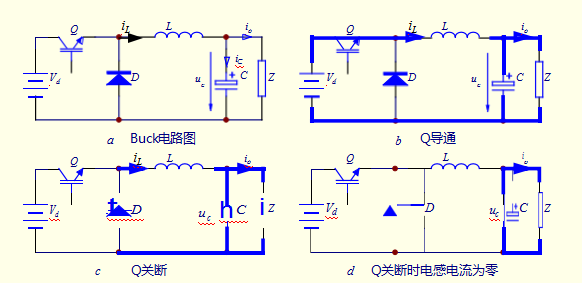

图 5-5Buck 变换器原理图及不同开关状态下的等效电路图

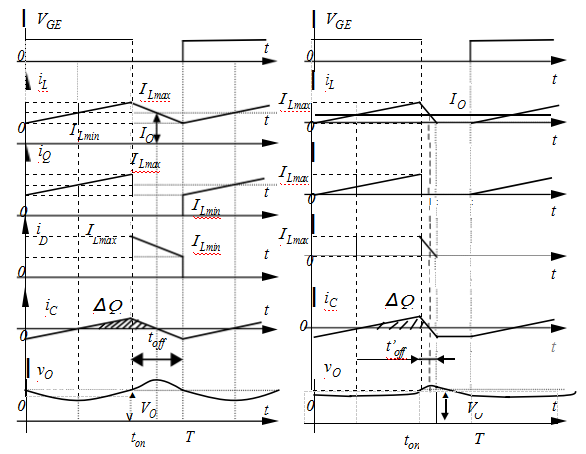

周期性的开关。通过电感中的电流 iL是否连续取决于开关频率、滤波电感和电容的数值。电感电流 iL 连续条件下其工作波形如图 5-6a 所示。电路稳定状态下的工作分析如下：
1）电感电流连续模式 CCM（Continuous current mode） 开关状态 1：Q 导通（ 0 ≤ t ≤ ton）
t = 0 时刻，Q 管被激励导通，二极管 D 中的电流迅速转换到 Q 管。二极管 D 被截止，等效电 路如图 5-5b 所示，这时电感上的电压为：
uL= L
若 VO 在这期间保持不变，则有：
Vd− VO = L
a电感电流连续 b电感电流断续
图 5-6Buck 电路图各点波形
显然dt= ton
dt = diL ⇒
ton = ΔiL ⇒ ΔiL=
ton
即导通过程的电流变化：
(ΔiL)opened=
ton
开关状态 2：Q 关断（ ton≤ t ≤ T）
t = ton 时刻，Q 关断，储能电感中的电流不能突变，于是电感 L 两端产生了与原来电压极性相
反的自感电动势，该电动势使二极管 D 正向偏置，二极管 D 导通，储能电感中储存的能量通过二极 管 D 向负载供电，二极管 D 的作用是续流，这就是二极管 D 被称为续流二极管的原因。等效电路 如图 5-5c 所示，这时电感上的电压为：
VO= −L
