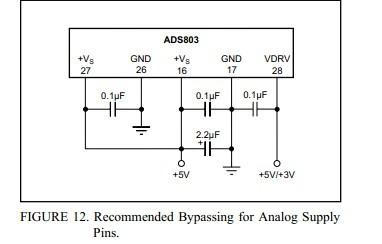

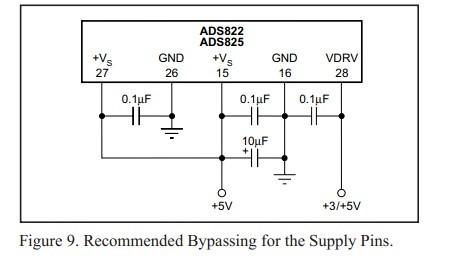

请问AD和DA的电源与接地有多大的区别？

  1. ADC中也有明确的标识，只是因为你看的这个型号datasheet中没写，比方ADS8472就有分AGND和BDGND；
2. 对于GND如何PCB布线，一般ADC的datasheet上都有写。其实对于这些低速ADC，经验不足的话，就连到一起，铺整块地还好些。

 一般情况下，AD和DA中的数字地和模拟地是分开的，主要是为了减少数字信号和模拟信号间的相互干扰。因此最好将两个GND分开接，最终再汇总。

问题一：AD（模数转换器）和DA（数模转换器）芯片的电源与接地区别主要在于它们的功能和设计。AD芯片负责将模拟信号转换为数字信号，而DA芯片则相反，将数字信号转换为模拟信号。因此，它们在电源和接地方面的需求和设计有所不同。

在AD芯片中，通常会有数字地（DGND）和模拟地（AGND）之分。这是因为模拟信号和数字信号在处理过程中需要保持一定的隔离，以减少干扰。数字地和模拟地之间的隔离有助于提高信号的质量和稳定性。而在DA芯片中，通常会有一个公共地（GND），这是因为DA芯片主要处理数字信号，不需要像AD芯片那样严格区分数字地和模拟地。

问题二：在AD芯片中，将两个GND接到一起的影响取决于具体的应用和设计。在某些情况下，将数字地和模拟地直接连接在一起可能会导致信号干扰，影响芯片的性能。因此，建议在设计时先分开接地，然后再汇总。这样可以确保数字信号和模拟信号之间的隔离，减少干扰，提高信号质量。

总之，AD和DA芯片在电源与接地方面的区别主要在于它们的功能和设计需求。在AD芯片中，建议先分开接地，然后再汇总，以确保信号质量和稳定性。
