ADS8363数据输出引脚上依然看不到数据跳变,为什么?


  • ADS8363与LPC1300系列的MCU做接口,折腾了3天,还是读不到数据。
    采用ADS8363的Mode I 模式,即M0=M1=0;CS=‘0’;CONVST于RD接在一起;

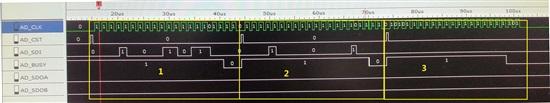

    进行操作时,用逻辑分析仪观察到了如下波形:

    上述波形的操作为:1.写CONFIG寄存器,R[1:0]='01',PDE=‘1’,CID='1',A[3:0]='0111';(更新整个CONFIG寄存器内容,使能伪差分模式,ChnID输出使能);
                                        2.写CONFIG寄存器,R[1:0]='01',A[3:0]='0001';(更新整个CONFIG寄存器内容,在下一个周期读取CONFIG寄存器内容);
                                        3.读取数据。
    SDOA和SDOB引脚的波形一直保持低电平,没有输出;此时已经断开了这两个引脚与MCU引脚的连线,排除了MCU引脚问题的影响。
    还有,我只用了CHA0和CHB0通道,使用伪差分模式输入,在每个CONVST&RD脉冲间隔之间发送20个时钟脉冲,SDOA与SDOB也没有输出。
    麻烦各位大侠给看看上述时序有没有什么问题。

    目前怀疑以下几点可能存在问题,向大家求教:
    1.在Datasheet中看到ADS8363的Maximum virtual junction temperature 是+150℃,我的板子在焊接的时候用的恒温焊台调到了300℃,因为芯片下方有ExposePad,温度低了焊锡实在是融化不了。这样的焊接温度有没有可能造成器件损坏?
    2.在BUSY引脚为高电平时,能否先在CONVST&RD引脚上产生一个脉冲,再通过SDI写入数据?因为MCU在上电后、运行引脚初始化程序之前的引脚电平是不可控的,有时候CONVST&RD引脚可能会在正常的操作开始前产生一个跳变,导致BUSY输出为高电平。
    3.看到Datasheet当中要求Clock信号的占空比为30%~70%,目前MCU的程序是用软件操作IO口实现的,这点要求在某些特殊情况下可能不容易满足;如果占空比达不到要求,是会影响AD转换呢,还是也会影响从数字端口读取数据?
    4.如果DVDD不断电,通过使AVDD重新上电,能否触发器件的POR(Power on reset)?因为当时设计的时候没有考虑复位问题,DVCC是和MCU公用的,不能断电。
    5.SDOA、SDOB和BUSY引脚的高电平输出电流大概有多少?在Datasheet中没看到相关说明。
    6.CONFIG寄存器中的R[1:0]=‘01’与A[3:0]=‘x000’或‘x111’时的操作有什么区别?它们两者的说明都叫做Update CONFIG Register。
    7.能否明确给出ADS8363从上电到正常工作的正确配置流程?不知道对于寄存器的不同配置顺序是否会影响芯片的工作。

回帖(2)

李伟

2025-1-22 16:01:11
150那个温度是指结温,就是芯片里面硅片的温度。你的焊接温度要看焊接曲线的要求和时间。
占空比会影响ADC性能的,
下载一个吻ADS8363 Evaluation Module,他们会生成寄存器的。按照这个顺序是不会有错的
举报

陈伟

2025-1-22 17:23:30
根据您的描述,您在使用ADS8363与LPC1300系列的MCU进行接口时遇到了数据读取问题。以下是一些可能的原因和解决方案:

1. 检查硬件连接:确保ADS8363与LPC1300之间的连接正确无误,包括数据线、时钟线、控制线等。检查是否有短路或断路现象。

2. 检查ADS8363配置:根据您的描述,您已经设置了Mode I模式,但请确保其他配置参数也正确。例如,确保您正确设置了输入通道、采样率等。

3. 检查LPC1300系列MCU的配置:确保您的MCU配置正确,包括时钟设置、I/O引脚配置等。请参考LPC1300系列的数据手册和参考设计,确保您的配置与推荐值一致。

4. 检查代码逻辑:确保您的代码逻辑正确,包括写入CONFIG寄存器、读取数据等操作。请参考ADS8363的数据手册和示例代码,确保您的代码与推荐值一致。

5. 检查逻辑分析仪设置:确保您的逻辑分析仪设置正确,包括时钟频率、触发条件等。请参考逻辑分析仪的用户手册,确保您的设置与推荐值一致。

6. 检查电源和地线:确保ADS8363和LPC1300系列MCU的电源和地线连接正确。请检查电源电压是否在规定的范围内,地线是否连接良好。

7. 尝试不同的采样模式:您可以尝试使用不同的采样模式(如Mode II、Mode III等),以排除模式设置问题。

8. 检查ADS8363和LPC1300系列MCU的固件和软件版本:确保您使用的固件和软件版本是最新的,以避免已知的问题。

如果以上步骤都无法解决问题,建议您联系ADS8363和LPC1300系列MCU的技术支持,以获取更专业的帮助。
