ADS1110的使用例程


    ADS1110的使用

ADS1110 是ti推出的16位AD器件,是为了将低功耗与空间作为首要考虑因素的高精度测量系统设计的

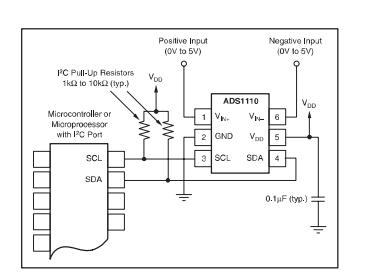

ADS1110采用I2C方式与MCU相连,与MCU的连接图如下

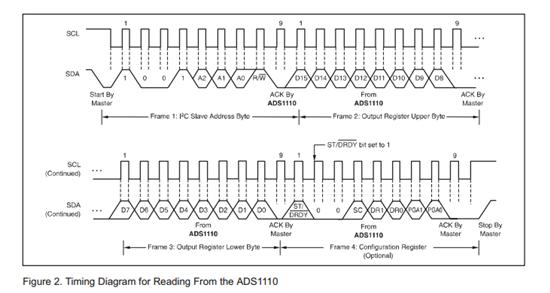

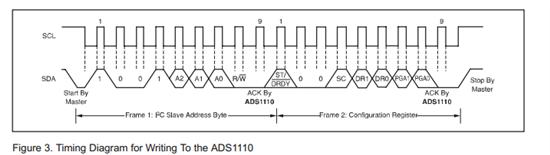

ADS1110的读写时序如下


ADS1110的驱动程序如下
# include# define uch unsigned char# define unint unsigned int# define SDA  RD1# define SCL  RD0uch ACK;unint j;void delay()            //延时{for(j=5535;--j;) continue;}void start (void)       //开始{   TRISD0=0;   TRISD1=0;   SDA=1;   asm("nop");   SCL=1;   asm("nop");   asm("nop");   asm("nop");   SDA=0;   asm("nop");   asm("nop");   asm("nop");   SCL=0;   asm("nop");   asm("nop");}void stop(void)             //结束   {     TRISD0=0;    TRISD1=0;    SDA=0;    asm("nop");    SCL=1;    asm("nop");    asm("nop");    asm("nop");    SDA=1;    asm("nop");    asm("nop");    asm("nop");    SCL=0;    asm("nop");    asm("nop");    }      uch  check(void)    //  检查应答信号     {          TRISD1=1;        SCL=0;        SCL=1;           if (SDA )        {            ACK = 1;        }       else        {            ACK = 0;         }       SCL=0;      return(ACK);     }           void sendBYTE(uch data)   //  发送一个字节{     uch bitcount=8;               //发送8位          do          {             TRISD0=0;            TRISD1=0;            //置输出                       if((data&0x80)==0x80)                   {                 SDA=1;         //写 1                 }            else                  {                 SDA=0;        //写 0                }            SCL=0;              //在时钟大于4u秒期间写数据            SCL=1;           asm("nop");           asm("nop");           asm("nop");           asm("nop");           asm("nop");            SCL=0;           data=data<<1;          bitcount--;          } while(bitcount);           TRISD1=1 ;                  //释放总线等待应答           asm("nop");           asm("nop");           asm("nop");           asm("nop");           asm("nop");         }   uch reciveBYTE(void)             //接受一个字节  {    uch temp1=0;    uch bitcount1=8;    TRISD0=0;    TRISD1=1;               //置输入   do   { SCL=0;              //在时钟大于4u秒期间读数据     SCL=1;     asm("nop");     asm("nop");      if(SDA)                //读 1       {         temp1=temp1|0x01;           }    else                     //读 0      {        temp1=temp1&0xfe;      }     SCL=0;     if(bitcount1-1)      {         temp1=temp1<<1;               }       bitcount1--;        }while(bitcount1);       return(temp1);  }       void ack(void)          //  发送连续读信号{     TRISD0=0;    TRISD1=0;    SDA=0;    SCL=0;    SCL=1;   asm("nop");   asm("nop");   asm("nop");   asm("nop");   asm("nop");    SCL=0;}      void nack(void)        //  发送不连续读信号  {     TRISD0=0;    TRISD1=0;    SDA=1;    SCL=0;    SCL=1;    asm("nop");    asm("nop");    asm("nop");    asm("nop");    asm("nop");    SCL=0;  }       void wrtoIIC(uch data)     //写器件地址和配置字  {          start();               //开始写     sendBYTE(0x90);         //写器件地址(写)              do{          ;        }while(check());       //等待应答         sendBYTE(data);      //写配置字    do{;        }while(check());             stop();            //结束写             }        void rdfromIIC(void)       //从ADS1100中读出数据{         start();                  //开始读     sendBYTE(0x91);           //写器件地址(读)      do{         ;         }while(check());      //等待应答                 TMR1H=reciveBYTE();     // 读高8位       ack();                  //连续读      TMR1L=reciveBYTE();     //读低8位      ack();                  //连续读      TMR2=reciveBYTE();      //读配置字      nack();      stop();                  //结束读  //    delay();   }      main(){         while(1)    {     di();     wrtoIIC( 0x8c);     rdfromIIC();      }}
