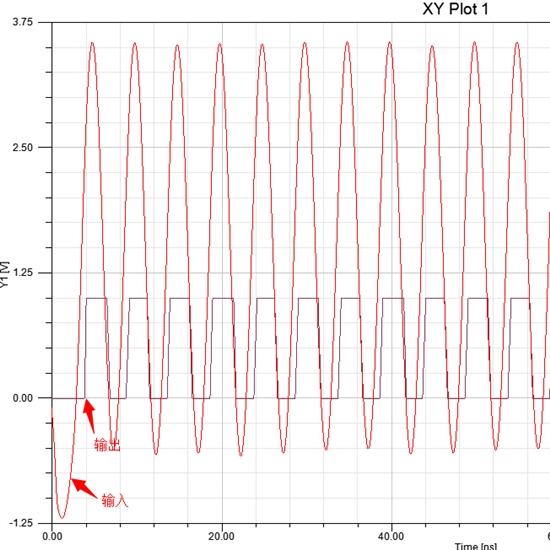

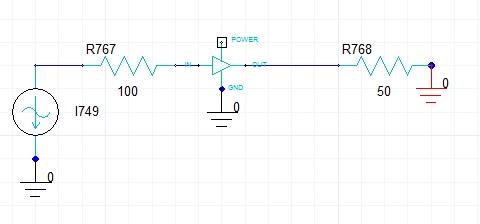

用designer仿真DAC5672的IBIS模型，输入端应该加正弦信号输出的应该是模拟信号，为什么出来的是数字信号？

 怎么感觉是你的输入信号幅值太大了，饱和了的感觉！

请问你是想验证什么吗？

在Ansoft Designer中仿真DAC5672的IBIS模型时，出现数字信号而非模拟信号的原因可能有以下几点：

1. 信号类型不匹配：在仿真过程中，确保输入信号是模拟信号而非数字信号。正弦信号应该是模拟信号，但在仿真设置中可能被误设置为数字信号。

2. 仿真参数设置：检查仿真参数设置，确保仿真时间和步长适合模拟信号的分析。如果仿真步长过长，可能导致模拟信号被截断成数字信号。

3. DAC5672的IBIS模型：确认使用的DAC5672的IBIS模型是正确的，并且适用于模拟信号的仿真。如果模型不适用，可能导致仿真结果不准确。

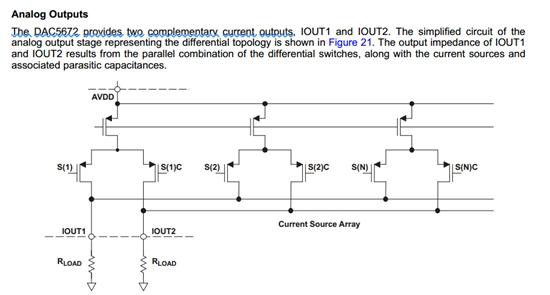

4. 输出电流组合：DAC5672的输出是由多股电流组合而成，而你给的是正弦信号。这种情况下，可以尝试将正弦信号转换为适合DAC5672的电流信号，然后再进行仿真。

5. Ansoft Designer仿真能力：Ansoft Designer主要用于数字信号仿真，对于模拟信号仿真可能存在一定的局限性。如果仿真结果仍然不理想，可以考虑使用其他更适合模拟信号仿真的工具，如SPICE仿真器。

综上所述，要解决这个问题，需要检查信号类型、仿真参数设置、IBIS模型以及输出电流组合等方面。如果问题仍然存在，可以考虑使用其他更适合模拟信号仿真的工具。
