焊接ADS8684的时候9引脚VCC5没焊上，30引脚VCC5焊接上了，会影响芯片的供电吗？

   焊接ADS8684的时候9引脚VCC5没焊上，30引脚VCC5焊接上了，建议不这样搞, 不过不大会影响芯片的供电

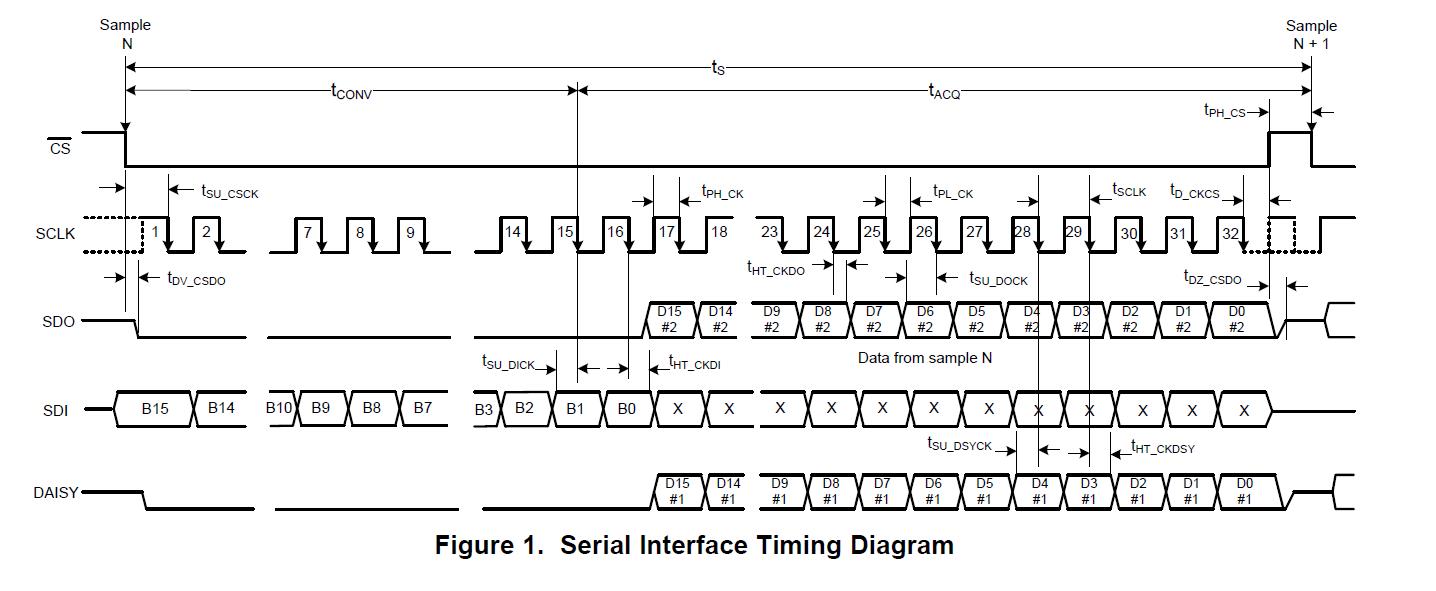

SPI通信没有正常工作,  先看看和描述一下通信的波形吧

根据您提供的信息，ADS8684的9引脚和30引脚都是VCC5，这两个引脚是供电引脚。理论上，只要有一个VCC5引脚正确焊接并供电，芯片应该可以正常工作。但是，如果两个VCC5引脚都正确焊接并供电，可以提供更稳定的电源。

在您的情况下，9引脚VCC5没有焊接，而30引脚VCC5焊接上了。这可能会影响芯片的供电稳定性，但不一定会导致芯片无法工作。您可以尝试进行AD采样，看看是否能够正常工作。

以下是SPI模块的初始化代码，配置成主机模式：

```c
void SPI2_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    SPI_InitTypeDef SPI_InitStructure;

    // 1. 打开GPIOB和GPIOC的时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB | RCC_AHB1Periph_GPIOC, ENABLE);

    // 2. 配置SPI2的SCK、MISO、MOSI引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 3. 配置SPI2_CS引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 4. 打开SPI2的时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);

    // 5. 配置SPI2
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;
    SPI_Init(SPI2, &SPI_InitStructure);

    // 6. 使能SPI2
    SPI_Cmd(SPI2, ENABLE);
}
```

请确保您的STM32F407和ADS8684之间的连接正确，并且您的代码正确配置了SPI接口。如果AD采样仍然无法正常工作，您可能需要检查其他硬件连接和代码配置。
