LM3886有时无法正确输出信号是怎么回事?如何解决?


  • 电路测试中发现一个棘手的问题:
    原理图中的电路工作是正常的,

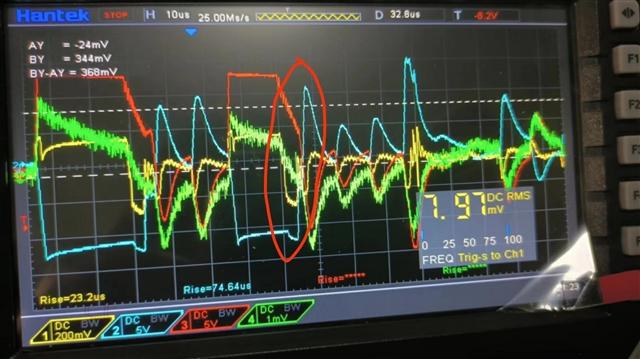

    但是把R47和R48改为3k和3.4K 后 U12工作不正常:U12的9号引脚为负电压时3号引脚有时不能输出正电压。黄色是 u12的9号引脚电压。 蓝色是U12的3号引脚电压。红色是U11的3号引脚电压。绿色是U21的6号引脚电压。
    J5是个350uH的电感。
    想知道是什么原因,如何解决,谢谢。

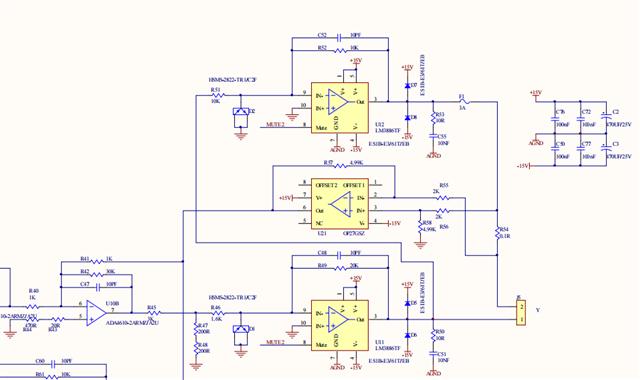

    以下是原理图和示波器看到的电压,红圈部分是异常位置:

回帖(1)

温暖镜头

2024-9-30 17:25:35
根据您提供的信息,LM3886在某些情况下无法正确输出信号。这可能是由于以下几个原因导致的:

1. 电阻值变化:您提到将R47和R48改为3k和3.4K。这种变化可能导致电路的工作点发生变化,从而影响U12的正常工作。建议您检查这些电阻值是否符合LM3886的推荐值。

2. 电源电压不稳定:电源电压不稳定可能导致U12的9号引脚电压波动,从而影响3号引脚的输出。请检查电源电压是否稳定,并确保电源电路设计合理。

3. 信号干扰:电路中的信号干扰可能导致U12的3号引脚输出不稳定。请检查电路中的信号线是否受到干扰,并采取相应的屏蔽措施。

4. 元件质量问题:电路中的元件可能存在质量问题,导致U12无法正常工作。请检查电路中的元件是否完好,并更换可能存在问题的元件。

5. 电路设计问题:电路设计可能存在问题,导致U12无法正常工作。请仔细检查电路设计,并参考LM3886的数据手册进行调整。

解决方案:

1. 检查电阻值:确保R47和R48的电阻值符合LM3886的推荐值。

2. 检查电源电压:确保电源电压稳定,并检查电源电路设计是否合理。

3. 检查信号干扰:检查电路中的信号线是否受到干扰,并采取相应的屏蔽措施。

4. 检查元件质量:检查电路中的元件是否完好,并更换可能存在问题的元件。

5. 检查电路设计:仔细检查电路设计,并参考LM3886的数据手册进行调整。

希望以上建议能帮助您解决问题。如果问题仍然存在,请提供更多详细信息以便进一步分析。
