用CD4046设计了一个频率跟踪电路,遇到的几个疑问求解

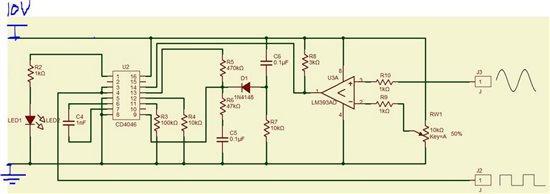

  • 我用CD4046设计了一个频率跟踪电路,原理如图中所示:
    有几个疑问请各位老师帮忙解答下。
    1、为什么实际测试的时候,在频率小于150k的时候,LED点亮也就是1脚为高电平,说明信号已经跟踪锁住,然而输出的信号竟然是76kHz左右,不管输入信号怎么改变,输出都是76kHz的脉冲,这是什么原因?
    2、在cd4046的手册中几个曲线图中讲到了R1、R2、C1与中心频率f0、捕捉频率fL的关系,请问如何进行参数确定?先确定R1还是R2还是C1?

回帖(1)

胖子的逆袭

2024-9-20 16:53:34
关于您在使用CD4046设计频率跟踪电路时遇到的问题,我将逐一为您解答。

1. 问题一:在频率小于150kHz时,LED点亮,但输出信号为76kHz的脉冲,这可能是由于以下几个原因导致的:

   a. 电路设计问题:请检查您的电路设计是否正确,包括连接方式、元件参数等。确保电路按照CD4046的数据手册进行设计。

   b. 元件参数问题:请检查您使用的电阻、电容等元件的参数是否符合设计要求。例如,R1、R2、C1的值是否正确。

   c. 电源问题:请检查您的电源是否稳定,电压是否在CD4046的工作范围内。

2. 问题二:关于如何确定R1、R2、C1的参数,以实现所需的中心频率f0和捕捉频率fL,您可以按照以下步骤进行:

   a. 确定中心频率f0:首先,您需要确定所需的中心频率f0。根据CD4046的数据手册,中心频率f0与R1、R2、C1的关系如下:

      f0 = 1.23 / (R1 * C1)

   b. 确定捕捉频率fL:捕捉频率fL与R2、C1的关系如下:

      fL = 1.23 / (R2 * C1)

   c. 确定R1、R2、C1的值:根据您所需的中心频率f0和捕捉频率fL,您可以使用上述公式反推出R1、R2、C1的值。首先,您可以确定C1的值,然后根据f0和fL的公式,分别计算出R1和R2的值。

   d. 调整参数:在实际应用中,您可能需要根据实际电路的情况进行一些调整。例如,您可以尝试调整R1、R2、C1的值,以获得更好的性能。

总之,要解决您遇到的问题,首先需要检查电路设计和元件参数是否正确,然后根据所需的中心频率f0和捕捉频率fL,确定R1、R2、C1的值。在实际应用中,可能需要根据实际情况进行一些调整。希望这些建议对您有所帮助。
