28035 AD采样结果存在低频的干扰,是怎么回事?

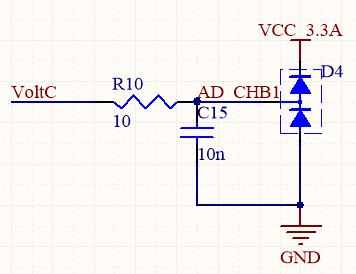

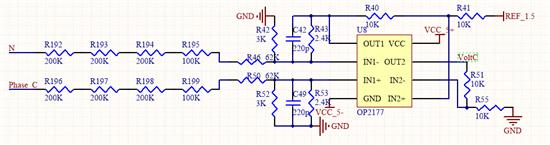

  • 使用差分电路采样交流电压时,发现一个奇怪的现象,交流电压经OP2177放大之后,加1.5V偏置,然后经过RC滤波器送到28035AD端口进行采样,AD采样结果存在低频的干扰。
    后来把RC滤波的电容(下图中C15)去掉之后,采样结果就比较理想,与实际电网很接近。
    电路参数与下图相同
    不知道又没有哪位大神知道这是什么原因,望解答一下。
    还有,示波器用普通探头观测RC输出电压时,采样也没有畸变;如果观测点放到RC之前,DSP采样的得到的电压也是畸变的,希望也能解释下这个现象


回帖(1)

王磊

2024-9-3 12:20:46
从您的描述来看,这个问题可能是由以下几个原因导致的:

1. RC滤波器的电容C15可能对低频干扰起到了一定的放大作用。当您去掉C15后,采样结果变得理想,这可能是因为去掉电容后,低频干扰被减弱了。

2. 差分电路可能存在一些问题。差分电路的目的是消除共模干扰,但如果差分电路设计不当或者元件参数不匹配,可能会导致差分电路无法完全消除干扰。

3. OP2177放大器可能存在一些问题。放大器的非线性、噪声或者失真可能会引入干扰,影响AD采样结果。

4. 28035 AD转换器的抗干扰能力可能不足。如果AD转换器的抗干扰能力不足,可能会对低频干扰敏感,导致采样结果不理想。

5. 示波器探头的影响。当您使用普通探头观测RC输出电压时,探头的输入阻抗可能会对电路产生一定的影响,导致观测到的电压与实际电压有所偏差。同时,示波器探头的接地也可能引入一定的干扰。

为了解决这个问题,您可以尝试以下方法:

1. 重新检查差分电路的设计和元件参数,确保差分电路能够正常工作。

2. 检查OP2177放大器的参数设置,确保放大器工作在合适的范围内,减少非线性、噪声和失真。

3. 考虑更换具有更好抗干扰能力的AD转换器,或者在电路中增加一些抗干扰措施,如滤波器、屏蔽等。

4. 在使用示波器时,尝试使用高阻抗的探头,减少对电路的影响。同时,确保探头的接地良好,避免引入干扰。

5. 如果可能的话,尝试使用其他类型的滤波器(如数字滤波器)来替代RC滤波器,以减少低频干扰的影响。
