芯品推荐|NS1.1S——高性能低功耗4口高速USB2.0 HUB

NS1.1S是一款高性能、低功耗4口高速 USB2.0 HUB 控制器，上行端口兼容高速 480MHz和全速12MHz两种模式，4个下行端口兼容高速480MHz、全速12MHz、低速1.5MHz三种模式。

NS1.1S采用状态机单事务处理架构，而非单片机架构，多个事务缓冲区，这样减小了芯片的系统响应时间，用最少的硬件资源实现了USB2.0高速传输。芯片采用0.18u CMOS工艺设计，在负载驱动和成本方面具有优势。

**主要应用在USB扩展坞、便携式显示器、计算机外设、监视器、车载系统、机顶盒领域。**

02 | 主要特性

（1）完全兼容USB2.0和USB1.1协议；

（2）系统频率支持480MHz、12MHz和 1.5MHz；

（3）上行端口内置1.5K上拉电阻下行端口内置15K下拉；

（4）片内集成5V、3.3V、1.8V电压调整器；

（5）内置12MHz晶振启动电阻和电容；

（6）40倍频到480MHz的PLL锁相环电路；

（7）可以通过外置EEPROM控制VID、PID等设置；

（8）SSOP-28无铅封装。

03 | 相关图示

NS1.1S管脚配置图

NS1.1S管脚描述

04 | 产品应用场景

![图片](https://mmbiz.qpic.cn/mmbiz_jpg/viakyvvVQdib1p71ZHyXwgWXgVGrYVVXJFPXTXBia5h1T2HM1Yo2icIIV3GTpiaicafYicpcZiawXwicMKiaUSGiadpL91VTA/640?wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1)

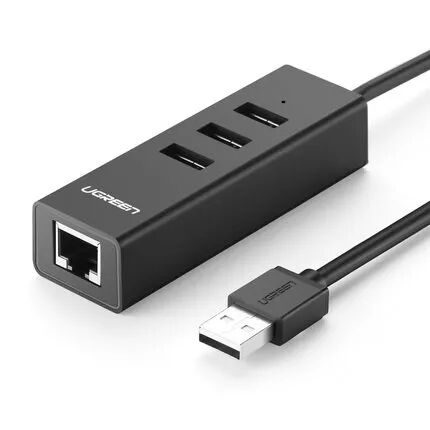

USB扩展坞
