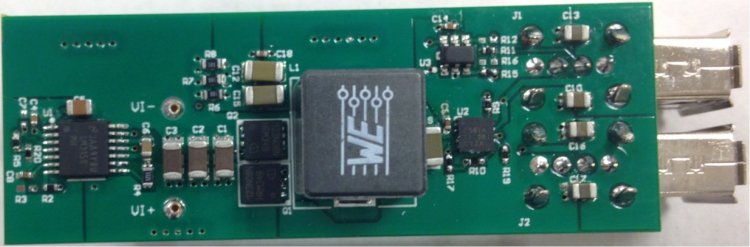

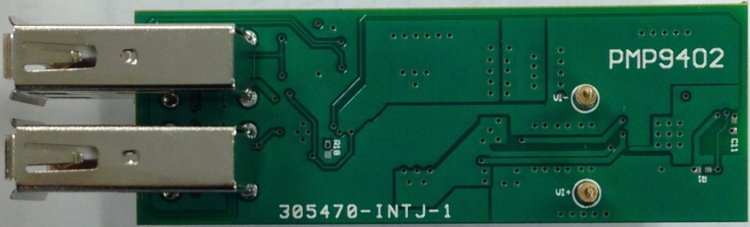

紧凑型双通道2.5A USB车载充电器参考设计

描述
PMP9402 是一种双 USB 汽车充电器。此设计利用 LM3150、TPS2561 双通道电源开关和 TPS2513 USB 专用充电端口控制器。此设计的输入工作电压为 6 到 40V。输出设置为 5V；两个通道均有 2.5A 的电流限制。此设计的开关频率为 300 kHz。此设计用于汽车售后市场应用。

特性

双 USB 充电器完整系统设计，各提供 12.5W 输出
TPS2561 电源开关为每个通道提供 2.5A 电流限制保护
解决方案尺寸小：990mm²
从 6V 到 40V 的宽输入电压范围，适用于 12V 汽车电池输入
恒定导通时间控制器，无需环路补偿，提供快速瞬变响应

紧凑型双通道 2.5A USB 车载充电器参考设计.zip (2022-9-21 08:06 上传)

2.57 MB, 下载次数: 3
