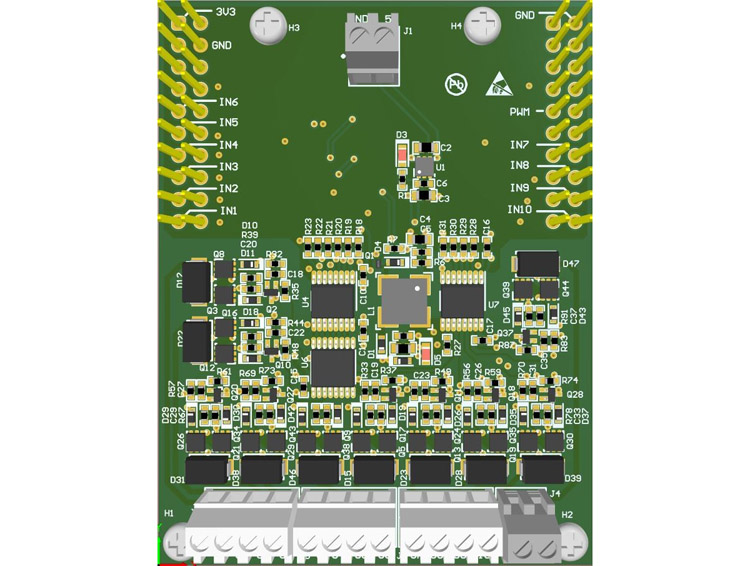

使用单隔离的多通道固态继电器参考设计

描述
此参考设计演示了使用单隔离的多通道固态继电器 (SSR)。该设计使用带有单隔离电源的多通道数字隔离器，以及使用公共接地栅极驱动电路来单独控制多个 SSR。该设计适用于额定电流高达 2A 的 24VAC 供电继电器，但可扩展至 240VAC 和更高的额定电流。每个 SSR 通道使用小于 75mm2 的空间，元件的最大高度约为 3mm，与机电继电器相比，可大大节省空间。使用单隔离电源可节省布板空间和 BOM 成本。

特性

多个固态继电器将单隔离与多通道数字隔离器结合使用，可通过极低的额外成本轻松扩展到任意数量的 SSR 通道
SSR 驱动电压 24VAC ±20%，驱动电流 2A RMS（电压和电流额定值，可通过使用具有适当额定值的元件来扩展）
SSR 开启和关闭时间：15–300μs（可调节），每个 SSR 驱动的平均电流消耗（称为初级）< 4mA（可调低至每通道 20μA）
每通道的 SSR 尺寸 < 75mm2。高度约为 3mm。
在功能上隔离的开环反激式电源，无需 MCU
浪涌和开关过压保护

使用数字隔离器的 24VAC 多通道固态继电器参考设计.zip (2022-9-19 08:11 上传)
