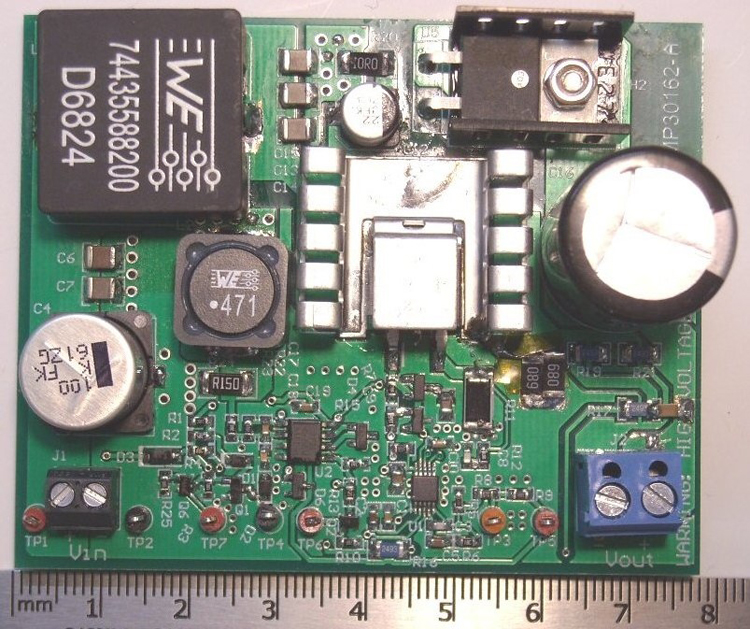

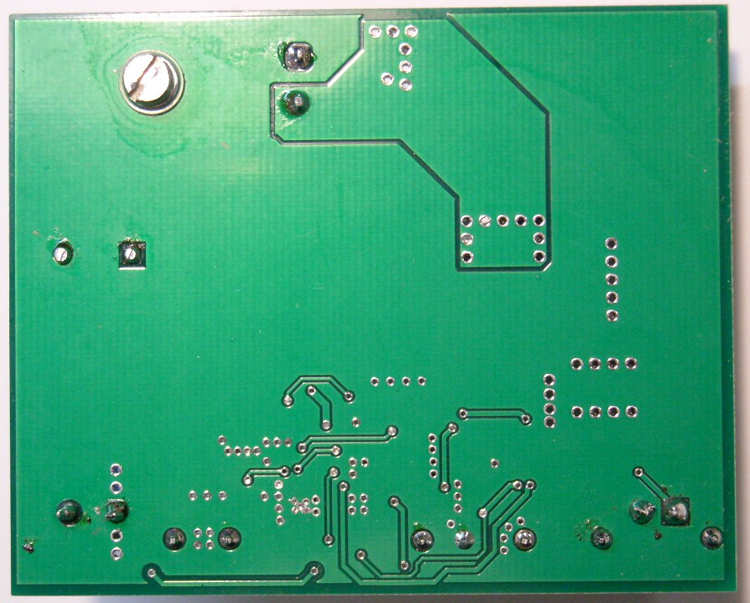

采用SEPIC拓扑的快速电容器充电器参考设计

描述
SEPIC 转换器用于向负载电容器快速充电，电压最高 160V/180V（可选）。输入电压范围为 47V +/-10%，恒定输出充电电流为 900mA。由于电容器需要从 0 伏开始（短路）充电，因此 SEPIC 拓扑具有提高或降低输出电压的优势。

特性

得益于 SEPIC 拓扑，主 FET 的漏极上没有峰值
满负载时具有良好的效率曲线 (>91%)，输出电压大于 80V
两个有源环路：在充电期间和稳定状态时，CV 和 CC 可稳定各种条件下的输出电压
输出电压范围可在 160V 和 180V 之间进行动态切换

采用 SEPIC 拓扑（42V 至 52Vin，160V/180Vout，900mA）的快速电容器充电器参考设计.zip (2022-9-16 08:17 上传)

80.82 KB, 下载次数: 1
