安装在防水SPORTSCAM外壳内的ESP32-CAM主机板

描述
ESP32-CAM 主机板可安装在防水运动摄像头外壳内

该板旨在安装在与 Go Pro hero 3、SJCAM SJ400 等相机兼容的通用防水外壳内。

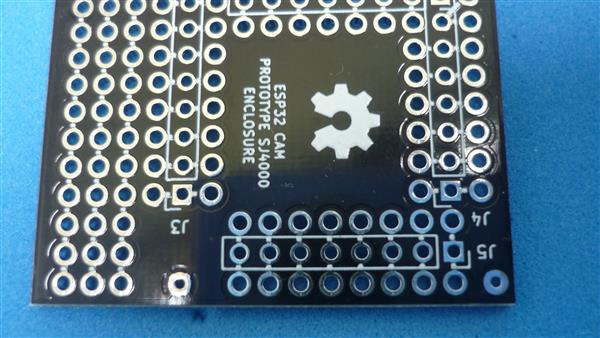

PCB布局

垂直的
该模块可以垂直放置，以最大化方形自由区域，用于附加模块、LiPo 电池等。在这种配置中，SD 卡没有空间。

水平的
该板也可以水平放置，为圆柱形电池腾出空间。

图像传感器放置在专为相机镜头设计的区域中

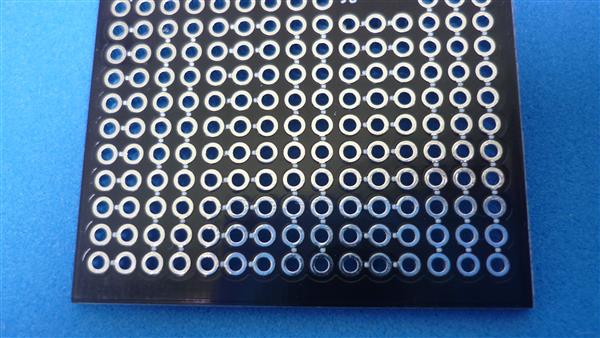

PCB 背面有足够的可用空间容纳更大的电池或附加电子设备。

PCB

ESP32-CAM 主机板可安装在防水运动摄像头外壳内-gerber.zip (2022-8-31 08:00 上传)

124.69 KB, 下载次数: 0
