全志V853开发板试用测评报告
大信(QQ:8125036)

因为最近一直在开发嵌入式AI方面的产品,所以很关注高性价比的嵌入式开发平台,在电子爱好者平台偶然看到一款全志新推出的非常高性能的具备AI能力的开发板,在报名截止时间内,提交了试用申请。又非常幸运的抽中了试用的幸运名额,因而就非常幸运的拿到这块开发板。
     V853芯片是全志科技推出的高性能边缘AI视觉处理芯片   集成了A7+ E907+ 1T NPU,具有三核异构的特性以及丰富的音视频接口,同时配置了512M DDR以及8G eMMC,也集成了LED、WiFi、蓝牙、以太网、音频、屏幕、USB、TF卡等模块, 适用于安防摄像头、考勤机、智能后视镜、扫描翻译笔、运动相机、访客机、行车记录仪、智能楼宇类智能视觉类产品 。为方便用户及开发者进行预研和开发,提供了该开发板。

1.开发板基本资源情况    网上查看到该开发板介绍,V853开发板规格如下:
类型        说明
主控        全志V853 (ARM A7 1GHz + RISC-V E907 600MHz + 1T NPU)
DDR        512MB DDR3
Memory        8GB eMMC
无线网络        2.4G WiFi/BT(型号:全志XR829模组)
有线网络        100Mbps以太网
摄像头        1080P双目摄像头
屏幕        7寸 LCD屏幕
麦克风        模拟麦克风 *2
DEBUG        支持uart串口调试,支持ADB USB调试
USB        Type-C USB * 1, 同时支持供电和数据传输
PMU        全志AXP2101


2.处理器架构
      A7+ E907+ 1T NPU 三核异构架构的处理器,很好满足不同任务的场景。


3.软件资源

     全志V853系统配置tina Linux 5.0系统,基于Linux4.9内核和uboot-2018。其中:
Tina Linux 是全志科技基于Linux内核开发的针对智能硬件类产品的嵌入式软件系统。
Tina Linux v5.0 中包含 Linux 系统开发用到的 boot 源码、内核源码、驱动、工具、系统中间件与应用程序包。可以方便的定制、编译、打包生成Linux固件镜像。
  Tina Linux v5.0 可以支持构建 openWrt 和 buildroot 不同构建系统;也支持单独编译 BSP(Board Support Package,板级支持包);能够打包生成固件包,烧录到相应设备中并运行。


4. GPIO 分配
此表格为 V853 部分重要的 GPIO 的分配表,> 表示对IO的另外一个复用,完整的 GPIO 分配请参阅原理图。
GPIO GROUP        用途        接口
PA[0:21]        MIPI CSI        摄像头 CAMERA FPC 连接器
PC[0:11]        eMMC        板载eMMC
> PC[0:11]        SPF        板载SOIC16焊盘(未贴装)
> PC[0:6]        SPI0        板载SOIC8焊盘(未贴装)
PD[0:22]        RGB(HV)LCD        RGB-LCD FPC 连接器
> PD[1:7]        MIPI-DSI        MIPI-LCD 连接器
> PD[13:14]        IR-CUT        摄像头 IR 滤光片驱动
PE[0:17]        DVP-CSI        板载2x16p连接器母座
> PE[0:15]        RMII        板载IP101GR,百兆以太网
> PE[8:15]        XR829 蓝牙        板载XR829模块
PF[0:6]        SDC0        板载TF卡槽
PG[0:7]        XR829 WLAN        板载XR829模块
PH[0:1]        UART 3        UART3 排针
> PH[0:1]        GPS        GPS 3.5mm 连接器
PH[0:4]        I2S        I2S 排针
PH[5:8]        CTP        触摸屏FPC连接器
PH[9:10]        UART0        UART0排针
PI[1:2]        PMU TWI        板载 AXP2101 通讯使用
PI[3:4]        TWI3        SC7A20 3轴数字加速度计(未贴装)DA380B 惯性传感器
DRAM(DDR3)
       开发板使用  RS256M16VRDK DDR3 512MB 内存,BGA96 封装。其中颗粒端的 SDQ 信号线乱序是 DDR本身的特性,SDQ 线在组内的顺序是可以改变的,一共分两组:第一组 SDQ0-SDQ7+SDQSN/P0+SDQM0,第二组 SDQ8-SDQ16+SDQSN/P1+SDQM1 这样可以方便内存的 PCB 布线。V853 芯片支持双贴DRAM、同时也支持单帖双RANK的DRAM,最大16Gb。

5.开发板初体验

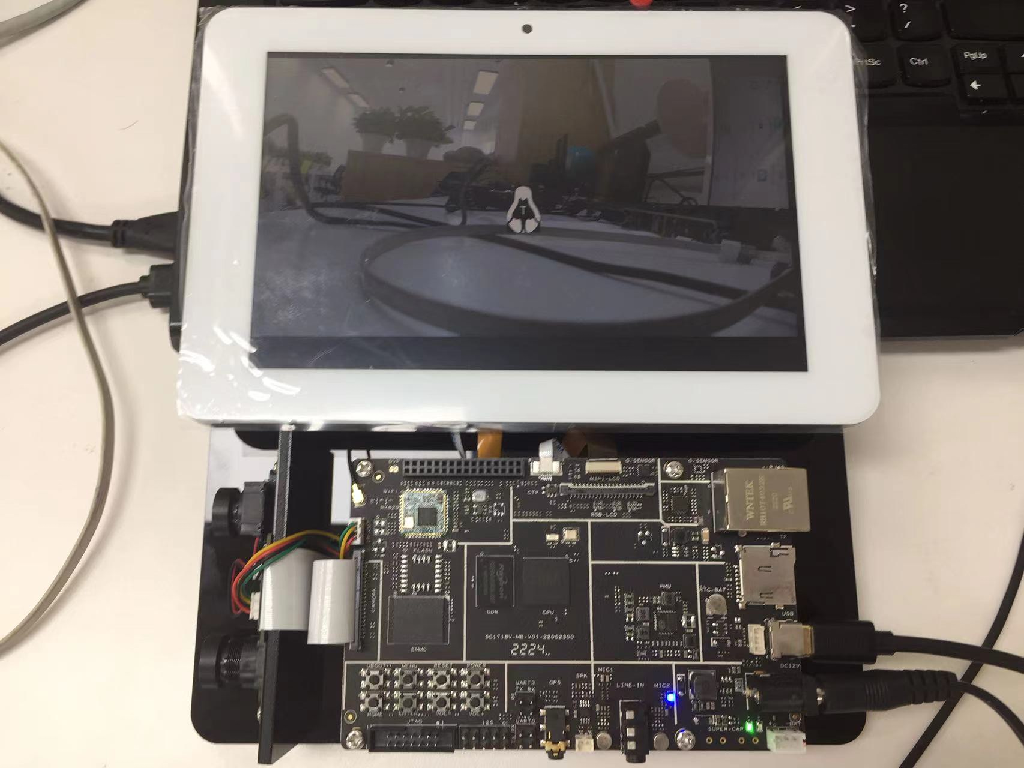

    开发板开箱包括开发板主板,7寸显示屏,USB转串口线,电源适配器和TypeC 线,还有一个小扬声器。按说明把扬声器插入主板,然后打开摄像头的帽子,插入12V电源,即自动开机,可以在屏幕上看到一个摄像头的画面以及听到一段音乐,这就算踏上V853探索之旅了。        后面会进一步连接PC主机,测试更多的操作以及开发测试。
