树莓派Pico分线板V2.0资料分享

描述
树莓派 Pico 分线板 V2.0

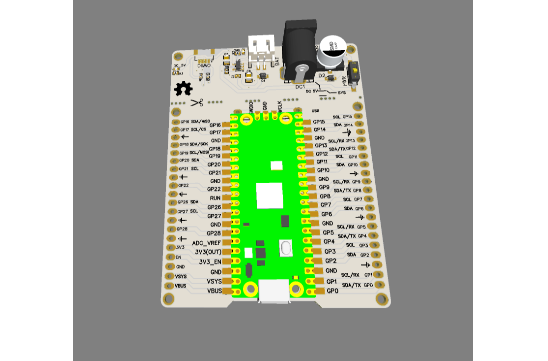

展示了具有改进性能的流行 Pi Pico Breakout Board Rev 1.0 的修订版。更多功能，更好的实用性和优化的成本。

特征：

Raspberry Pi Pico 足迹兼容
2.54mm 间距接头分线器

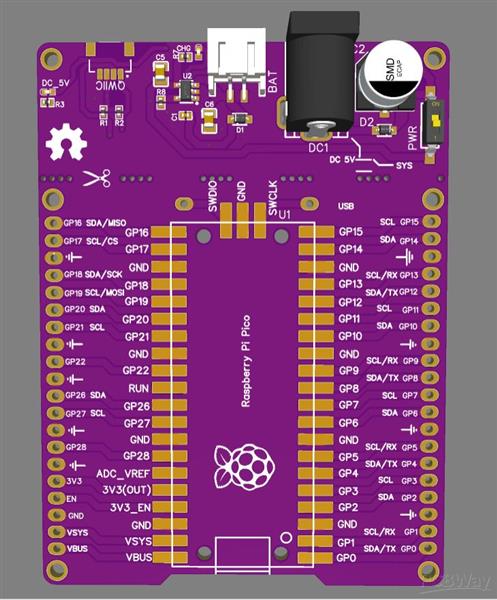

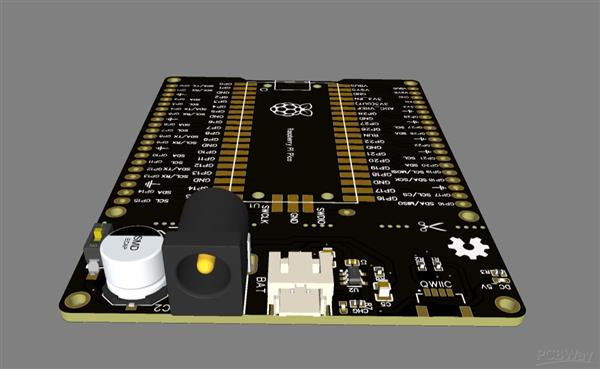

板上印有 Pi Pico 引出线以增加实用性
兼容 3.7V 锂聚合物电池（高达 5000mAh）

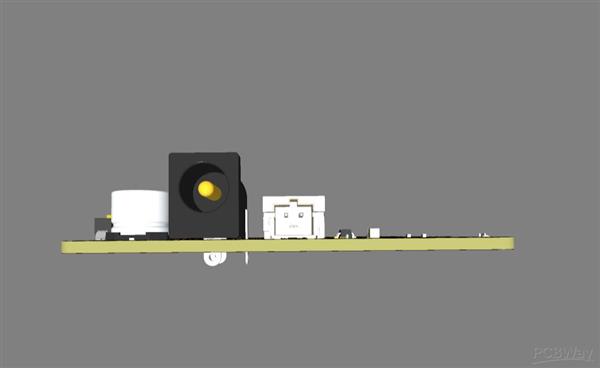

通过电源适配器提供 5V 电源的 DC 筒形插孔
用于选择电源模式的滑动开关 (DIP)
充电 LED 指示
电源模式 LED 指示
兼容 QWIIC 总线
紧凑的设计

有什么特别之处：
介绍一个有趣的切出配置。
您可以按照提到的切割线将电路板切割成两部分。所以你得到两个单独的板。

分线板

您可以将树莓派分线板用作独立的分线板，并印有引脚分布以方便您使用

动力单元

电源单元是您的电源 UPS，就像移动电源一样。能够为您的 IoT 项目供电，具有 LiPo 电池支持和 DC 插孔

重要说明：

使用 QC 合格的 3.7-4.2V 锂聚合物电池
电池容量为1Ah-5Ah
LiPo的充电电流为500mA

PCB

代码
https://github.com/maitesam/Raspberry-Pi-Pico-Breakout-V2.0

树莓派 Pico 分线板 V2.0-gerber.zip (2022-7-28 08:00 上传)

143.82 KB, 下载次数: 0
