基于Arduino Pro Mini实现的LED矩阵显示器设计

描述

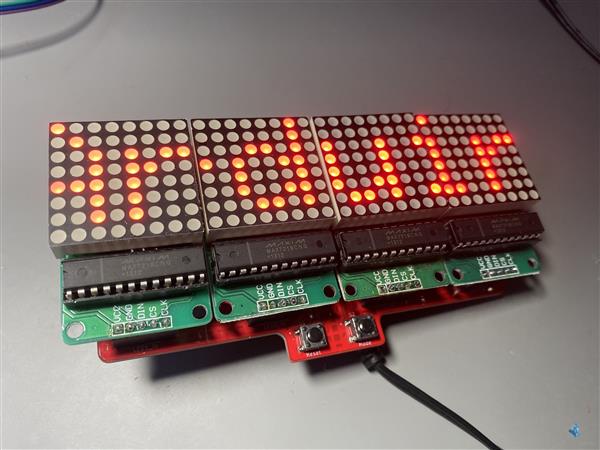

带有 Arduino Pro Mini 的 LED 矩阵显示器

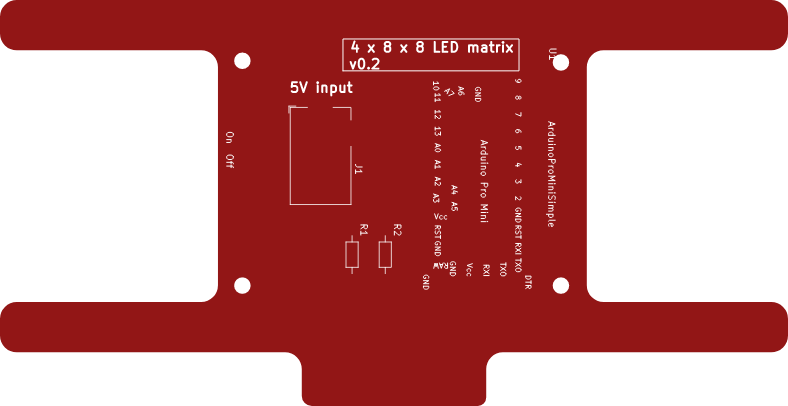

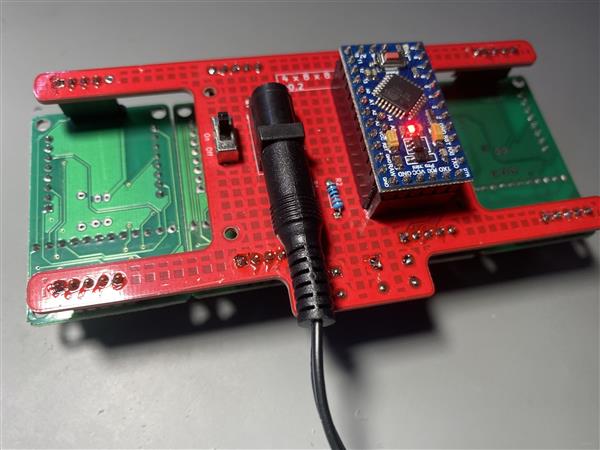

该项目由一个带有用于四个 LED 矩阵显示器的接头的双面 PCB 和一个 Arduino Pro Mini 组成。组件的其余部分可以直接焊接在 PCB 上（两个瞬时按钮、一个滑动开关和一个筒形连接器）。

您可以将此小工具用作显示器。我打算将它用作番茄钟计数器，一个按钮分配给定时器模式，另一个按钮用于重置时间。

这个 PCB 也是一个平台，任何有兴趣的人都可以在上面设计新功能。例如，我计划添加一个实时时钟，以便我的小工具可以显示时间和日期、一个编程头（所以我不必移除 Arduino 来对其进行编程）和一个蜂鸣器，以便它在计时器到期。

作为我的 KiCad Like a Pro 课程的一部分，我创建了这个 PCB。它提供了练习精确测量和使用 PCB 实现用户界面的机会。
