描述

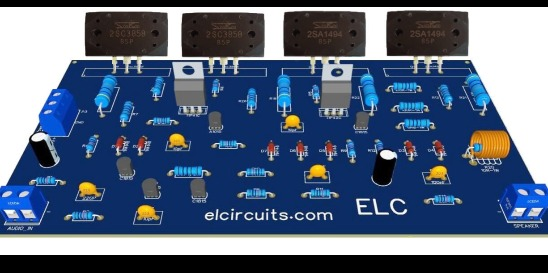

300W RMS 功率放大器 - 2SC3858 和 2SA1494 晶体管
该功放具有出色的音质，使用四个输出功率晶体管， 在
4欧姆 负载下 达到
300W RMS的声功率，采用对称
电源供电。
您可以查看下面图 2中的示意图 。
电源
电源由对称变压器45V - 0 - 45V中心带，6安培电流供应，可以使用。整流后，对称电源的输出端将有大约 63Vcc。
组件列表
Q1、Q2、Q3、Q5 .......... C1815 NPN 晶体管
Q4 ............................. A1015 PNP 晶体管
Q7 .............................
tiP 42C PNP 晶体管
Q10, Q11 ................... 2SA1494 PNP 功率晶体管
Q6 ............................. TIP41C NPN 晶体管
D1 至 D7 ..................... 1N4148 二极管，或等效二极管 1N4001
C1, C4 ................... 2.2uF - 25V 电解电容
C2 ................... 220pF 聚酯/陶瓷电容器
C8 ................................ 100nF 聚酯/陶瓷电容器
R2, R10 ........ 47k 欧姆电阻器（黄色、紫色、橙色、金色）
R3, R5 ......................... 2.2k 欧姆电阻（红、红、红、金）
R4 ................... 270 欧姆电阻器（红色、紫色、黑色、金色）
R6, R7 ......................... 51K 欧姆 - 1/2W 电阻器（绿色、棕色、橙色、金色）
R11 ................................ 470 欧姆电阻器（黄色、紫色、棕色、金色）
R12 ................................ 390 欧姆电阻器（橙色、白色、棕色、金色）
R13、R14 ..................... 100 欧姆 - 2W 电阻器（棕色、棕色、黑色、金色）
R17、R18 ...................... 6R8 欧姆 - 1W 电阻器（蓝色、灰色、金色、金色）
R15、R16、R19、R20 .... 100 ohms - 1W 电阻器（棕色、棕色、黑色、金色）
R21、R22、R23、R24 .... 0.33 ohms - 5W 电阻器（橙色、橙色、金色、金色）
R25 ................... 22 欧姆电阻（红、红、黑金）
R26 ............................. 10 欧姆 - 1W 电阻器 - （棕色、黑色、黑色。金色）
P1, P2 ................... 2 针 -
PCB 接线端子 - EK500V-XXP 20A - 或同等产品
P3 .................................. 3 针 - PCB 接线端子 - EK500V-XXP 20A - 或同等产品
L1 ......................... 5uH - 空芯线圈 10 匝 18AWG，3/8" 芯
其他 ......................... 扬声器、电线、焊料等
