2、LED点灯
作为通用数字IO使用时，AVR单片机的IO具备读、写、修改功能。每个端口具有3个寄存器：DDRx、PORTx、PINx。
DDRx：1-输出，0-输入。当配置为输入时，PORTx=1，上拉使能，PORTx=0，高组态；配置为输出时，PORTx=1，输出高电平，PORTx=0，输出低电平。

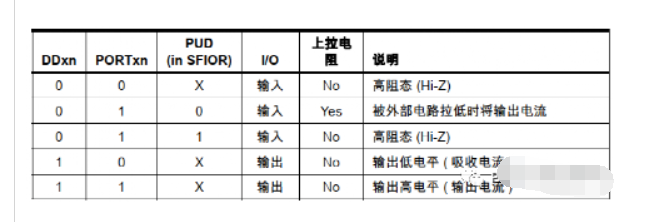

图2- 1IO寄存器配置图
代码说明：
ØLED引脚宏定义
#define MCU_LED DDRC
#define MCU_LED_Port PORTC
（如果只需单独定义某一位IO，则可通过_下划线来指定，如DDRC_DDC0，同理PORTC_PORTC0 = 1）

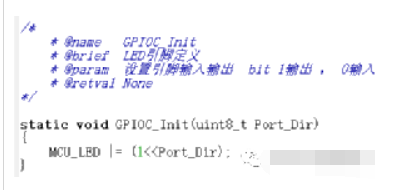

ØLED引脚初始化

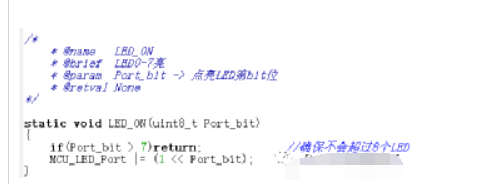

ØLED_ON点亮LED，选择8位中的1位
其它说明见原工程，采用面向对象的结构体函数思维进行编程，提高C语言水平，与时代接轨。
仿真视频
/**
******************************************************************************
* @file main.c
* @author Alex——小白
* @version V1.0
* @date 2021.1.20
* @brief LED 点灯
* @store Proteus仿真店子
* @Link https://shop484534014.taobao.com/
* @Email 844545015@qq.com
******************************************************************************
* @attention All Rights Reserved
**/
#include
void main( void )
{
LED.LED_Init(0xFF); //ALL I/O OUTPUT
while(1)
{
LED.LED_ON(0); //LED0亮
Delay.DelayMs(500); //Delay 500ms
LED.LED_OFF(0); //LED0灭
Delay.DelayMs(500); //Delay 500ms
LED.LED_Reverse(1); //LED1取反
}
}
