FMC128的技术指标有哪些？

回帖（1）

李子跃

2021-10-8 15:38:24

FMC128 是一款 8 通道 250MHz 采样率 16 位 AD 采集 FMC子卡，符合 VITA57 规范，可以作为一个理想的 IO 模块耦合至 FPGA前端，8 通道 AD 通过高带宽的 FMC 连接器（HPC）连接至 FPGA 从而大大降低了系统信号延迟。该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡 8路模拟信号通过 50Ω特征阻抗的 SSMC 射频连接器输入，通过变压器耦合至 ADC 前端，主要用在通信多载波、雷达与智能天线、测试与测量、软件无线电等。
实物图

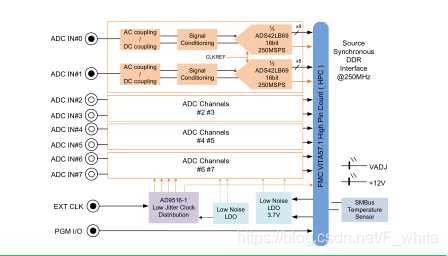

功能框图

技术指标

 支持 8 路 16 位 250MSPS 采样率；
 支持单端交流耦合输入；
 输入电压范围：1Vpp~2.5Vpp，可编程输入电压范围；
 模拟输入带宽：500MHz（典型值）；
 增益可控范围 6dB，步进 0.5dB；
 SFDR@170MHz：87dBc；
 SNR@170MHz：73.2dBFS；
 ENOB@170MHz：11.85bits；
FMC 接口指标：
 标准 FMC 子卡，符合 VITA57.1 规范；
 板卡尺寸：84.1 x 69 mm
 FMC 连接器型号：ASP-134488-01，HPC 接口；
 板卡采用+12V 供电，整板典型功耗 10W；
时钟分配：
 支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；
 板载 1 片超低噪声 TCXO 晶振；
其它功能：
 支持外触发；
 板载状态指示灯；
 物理与电气特征
 板卡尺寸：84.1 x 69mm
 板卡供电：3A max@+3.3V（±5%）
 散热方式：自然风冷散热或金属导冷散热
环境特征
 工作温度：-40°~﹢85°C；
 存储温度：-55°~﹢125°C；
 工作湿度：5%~95%，非凝结
软件支持
 可选集成板级软件开发包（BSP）：
支持 Xilinx 开发板，如 VC707VC709；
支持 Kintex-7、Virtex-7 载板程序移植；
 可根据需求提供定制化算法与系统集成：
