Microchip公司的PIC18F46J50是采用nanoWatt XLP技术的低功耗高性能8位USB微控制器（MCU），深度睡眠模式的电流可低到13nA，工作电压2.0V~3.6V，片内集成了2.5V稳压器，具有丰富外设，主要用在智能手机、音频附属设备、视频游戏外设和先进的医疗电子。
PIC18F46J50是采用nanoWatt XLP技术的低功耗、高性能USB控制器。这一系列推出了一个产品线：低压通用串行总线（USB）微控制器，带有所有PIC18微控制器的主传统电压，也就是以超高的性价比，实现高计算性能并具有丰富的特性集。这些特性使PIC18F46J50系列成为许多高性能应用的逻辑选择，其中成本是一个主要的考虑因素。

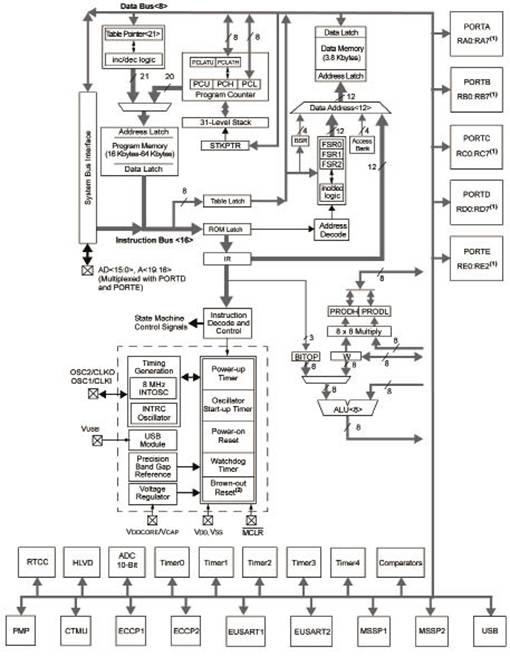

图1 PIC18F4XJ50（44-PIN）方框图
PIC18F46J50主要特性
采用nanoWatt XLP的电源管理特性，以实现越低功耗。
•深度睡眠模式：关闭CPU、关闭外设、电流低至13nA，采用RTCC达到850nA。
- 可以由外部触动、可编程的WDT或RTCC报警来唤醒超低功耗唤醒（ULPWU）
•睡眠模式：关闭CPU，关闭外设，打开SRAM，快速唤醒，典型的关断电流值为105µA
•空闲状态：关闭CPU，关闭外设，典型的电流值低至2.3µA
•运行状态：打开CPU，打开外设， 典型电流值低至6.2µA
•采用RTCC的计时器1振荡器：1µA，32 kHz（典型值）
•看门狗计时器：0.8µA，2V（典型值）微控制器的特性
•低功耗、高速度CMOS闪存技术
•适用于可重入代码的C语言编译程序的最优架构
•唤醒中断的优先级
•软件控制下的自我编辑
• 8×8单循环硬件乘法器

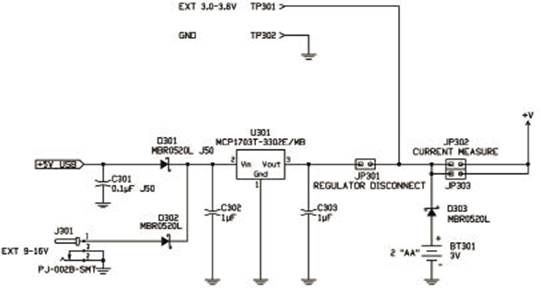

图2 PIC18 8位无线开发板电路图（1）
•扩展的看门狗计时器 （WDT）
- 131s从4ms~131s的可编程时段
•通过两个引脚的单电源在电路编程（ICSP）
•通过两个引脚，利用三个断点进行在电路调试（ICD）
•工作电压范围2.0V~3.6V
• 2.5V片上稳压器
•最少可实现10 000次擦写的编程器闪存，具有可保存20年数据记录的数据存储通用串行总线（USB）
•可采用USB V2.0接口
•全速（12 Mbps）和低速 （1.5 Mbps）
•支持控制、中断、同步和批量传输
•支持高达32个端点 （16个为双向）
• USB模块可将器件上任何RAM位置用作USB端点缓冲器
•采用无晶操作的片上USB收发器灵活的振荡器架构
•适用于USB的高精度内部振荡器（典型值为±0.15%）
•具有两种外部时钟模式，高达48 MHz （12 MIPS）
•低功耗，31 kHz内部RC振荡器
•可调内部振荡器 （31 kHz~8 MHz，或高达48 MHz，带有PLL）
•采用计时器1@32 kHz的第二振荡器
•自动防故障时钟监视器：
- 如果有任何时钟停止，即可进行安全判断
•两种速度的振荡器启动
•可编程的基准时钟输出生成器外设特性
•外设引脚选择：
- 允许许多外设独立的I/O映射
- 持续的硬件完整性检查和安全联动装置，可防止非故意性配置变更
•硬件实时时钟和日历 （RTCC）：提供时钟、日历和警报功能
•大的源/漏电流，为25mA/25
mA （PORTB和PORTC）
• 5.5V公差输出 （仅数字引脚）
•四个可编程的外部中断
•四个输入变更中断
•两个增强型捕捉/比较/PWM （ECCP）模块
- 一个、两个或四个PWM输出
- 可选极性
- 可编程的穿载时间
- 自动关断和自动重启
- 脉冲指引控制
•两个主同步串行端口（MSSP）模块，支持三线SPI（所有的四种模式）和I2C主从模式
•全双工主/从SPI DMA引擎
• 8位并行总线端口/增强型并行从端口
•双轨—带输入复用功能的轨道模拟比较器
• 10位，高达13通道的模数（A/D）转换器模块
- 自动获取性能
- 休眠过程中可进行转换
- 自动校正功能
•高/低压检测模块
•充电时间测量单位 （CTMU）：
- 支持触屏和电源转换的电容触控感应
- 为流量测量和简单的温度感应提供高精度分辨率
•两个增强型USART模块
-支持 RS-485，RS-232和 LIN/J2602
- 在启动位上的自动唤醒
•自动波特检测

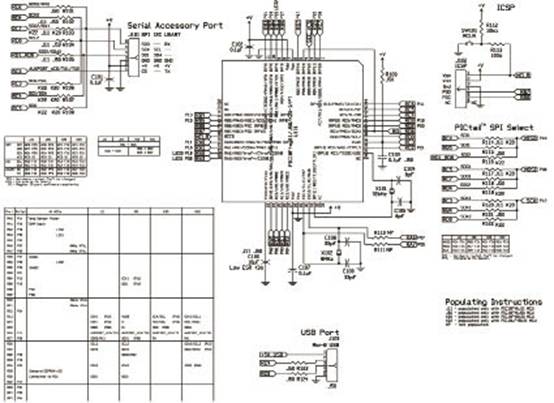

图3 PIC18 8位无线开发板电路图（2）
图4 PIC18 8位无线开发板电路图（3）
8位无线开发套件
无线开发套件允许设计者对于Microchip公司subGHz和2.4GHz RF解决方案进行评估的实验。这款无线开发套件提供了两个RF硬件结点，可用于创建一个简易的双结点无线网络。通过购买8位无线开发套件或单独的元件，则可以获得更多的结点。
8位无线开发套件利用一个无线演示程序进行预编程，这一程序可以在不写入任何固件的情况下，对于多重操作配置进行测试。它还使客户可以评估Microchip公司独有的无线堆栈。
PIC18无线开发板提供了构建一个超低功耗无线传感器应用所需的所有元件。串行附属端口可接入外部传感器或模块，如LCD串行附属板或RS232串行附属板。平台提供了USB连接性并支持不同的XLP微控制器选项。
8位无线开发套件，包括MRF24J40MA 2.4 GHz IEEE 802.15.4 complaint PICtail/PICtail Plus子板或MRF89XAM8A 868 MHz PICtail/PICtail Plus子板。PIC18无线开发板与许多其他的无线PICtail子板相兼容。
8位无线开发套件
8位无线开发套件包括下列项目：
•两个采用PIC18F46J50 XLP微控制器的PIC18无线开发板
•两个 PICtail/PICtail Plus子板
•两个LCD串行附属板
•两个RS232串行附属板
•两个 USB A 至 Mini-B 1仪线缆
•两个RS232串行线缆
Microchip公司的PIC18F46J50是采用nanoWatt XLP技术的低功耗高性能8位USB微控制器（MCU），深度睡眠模式的电流可低到13nA，工作电压2.0V~3.6V，片内集成了2.5V稳压器，具有丰富外设，主要用在智能手机、音频附属设备、视频游戏外设和先进的医疗电子。
PIC18F46J50是采用nanoWatt XLP技术的低功耗、高性能USB控制器。这一系列推出了一个产品线：低压通用串行总线（USB）微控制器，带有所有PIC18微控制器的主传统电压，也就是以超高的性价比，实现高计算性能并具有丰富的特性集。这些特性使PIC18F46J50系列成为许多高性能应用的逻辑选择，其中成本是一个主要的考虑因素。
图1 PIC18F4XJ50（44-PIN）方框图
PIC18F46J50主要特性
采用nanoWatt XLP的电源管理特性，以实现越低功耗。
•深度睡眠模式：关闭CPU、关闭外设、电流低至13nA，采用RTCC达到850nA。
- 可以由外部触动、可编程的WDT或RTCC报警来唤醒超低功耗唤醒（ULPWU）
•睡眠模式：关闭CPU，关闭外设，打开SRAM，快速唤醒，典型的关断电流值为105µA
•空闲状态：关闭CPU，关闭外设，典型的电流值低至2.3µA
•运行状态：打开CPU，打开外设， 典型电流值低至6.2µA
•采用RTCC的计时器1振荡器：1µA，32 kHz（典型值）
•看门狗计时器：0.8µA，2V（典型值）微控制器的特性
•低功耗、高速度CMOS闪存技术
•适用于可重入代码的C语言编译程序的最优架构
•唤醒中断的优先级
•软件控制下的自我编辑
• 8×8单循环硬件乘法器
图2 PIC18 8位无线开发板电路图（1）
•扩展的看门狗计时器 （WDT）
- 131s从4ms~131s的可编程时段
•通过两个引脚的单电源在电路编程（ICSP）
•通过两个引脚，利用三个断点进行在电路调试（ICD）
•工作电压范围2.0V~3.6V
• 2.5V片上稳压器
•最少可实现10 000次擦写的编程器闪存，具有可保存20年数据记录的数据存储通用串行总线（USB）
•可采用USB V2.0接口
•全速（12 Mbps）和低速 （1.5 Mbps）
•支持控制、中断、同步和批量传输
•支持高达32个端点 （16个为双向）
• USB模块可将器件上任何RAM位置用作USB端点缓冲器
•采用无晶操作的片上USB收发器灵活的振荡器架构
•适用于USB的高精度内部振荡器（典型值为±0.15%）
•具有两种外部时钟模式，高达48 MHz （12 MIPS）
•低功耗，31 kHz内部RC振荡器
•可调内部振荡器 （31 kHz~8 MHz，或高达48 MHz，带有PLL）
•采用计时器1@32 kHz的第二振荡器
•自动防故障时钟监视器：
- 如果有任何时钟停止，即可进行安全判断
•两种速度的振荡器启动
•可编程的基准时钟输出生成器外设特性
•外设引脚选择：
- 允许许多外设独立的I/O映射
- 持续的硬件完整性检查和安全联动装置，可防止非故意性配置变更
•硬件实时时钟和日历 （RTCC）：提供时钟、日历和警报功能
•大的源/漏电流，为25mA/25
mA （PORTB和PORTC）
• 5.5V公差输出 （仅数字引脚）
•四个可编程的外部中断
•四个输入变更中断
•两个增强型捕捉/比较/PWM （ECCP）模块
- 一个、两个或四个PWM输出
- 可选极性
- 可编程的穿载时间
- 自动关断和自动重启
- 脉冲指引控制
•两个主同步串行端口（MSSP）模块，支持三线SPI（所有的四种模式）和I2C主从模式
•全双工主/从SPI DMA引擎
• 8位并行总线端口/增强型并行从端口
•双轨—带输入复用功能的轨道模拟比较器
• 10位，高达13通道的模数（A/D）转换器模块
- 自动获取性能
- 休眠过程中可进行转换
- 自动校正功能
•高/低压检测模块
•充电时间测量单位 （CTMU）：
- 支持触屏和电源转换的电容触控感应
- 为流量测量和简单的温度感应提供高精度分辨率
•两个增强型USART模块
-支持 RS-485，RS-232和 LIN/J2602
- 在启动位上的自动唤醒
•自动波特检测
图3 PIC18 8位无线开发板电路图（2）
图4 PIC18 8位无线开发板电路图（3）
8位无线开发套件
无线开发套件允许设计者对于Microchip公司subGHz和2.4GHz RF解决方案进行评估的实验。这款无线开发套件提供了两个RF硬件结点，可用于创建一个简易的双结点无线网络。通过购买8位无线开发套件或单独的元件，则可以获得更多的结点。
8位无线开发套件利用一个无线演示程序进行预编程，这一程序可以在不写入任何固件的情况下，对于多重操作配置进行测试。它还使客户可以评估Microchip公司独有的无线堆栈。
PIC18无线开发板提供了构建一个超低功耗无线传感器应用所需的所有元件。串行附属端口可接入外部传感器或模块，如LCD串行附属板或RS232串行附属板。平台提供了USB连接性并支持不同的XLP微控制器选项。
8位无线开发套件，包括MRF24J40MA 2.4 GHz IEEE 802.15.4 complaint PICtail/PICtail Plus子板或MRF89XAM8A 868 MHz PICtail/PICtail Plus子板。PIC18无线开发板与许多其他的无线PICtail子板相兼容。
8位无线开发套件
8位无线开发套件包括下列项目：
•两个采用PIC18F46J50 XLP微控制器的PIC18无线开发板
•两个 PICtail/PICtail Plus子板
•两个LCD串行附属板
•两个RS232串行附属板
•两个 USB A 至 Mini-B 1仪线缆
•两个RS232串行线缆
