请问QuartusII如何新建工程？

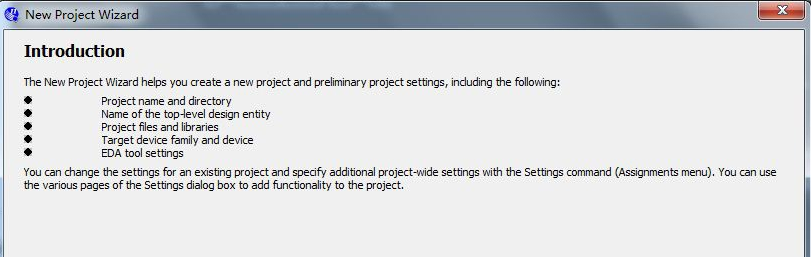

1，File->New Project Wizard->弹出如下界面：

-2，点击Next，弹出如下图所示对话框：

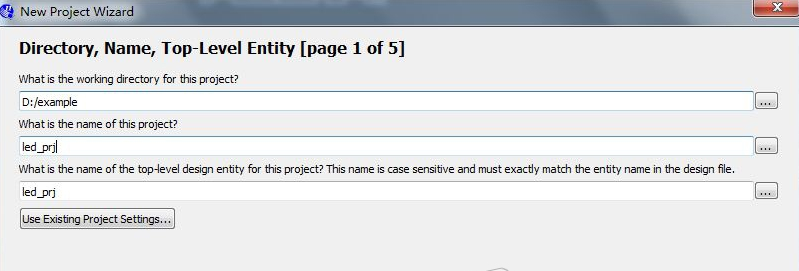

-设置工程路径、工程名、顶层实体名，在这里注意工程名要和实体名保持一致，以免编译时出错。

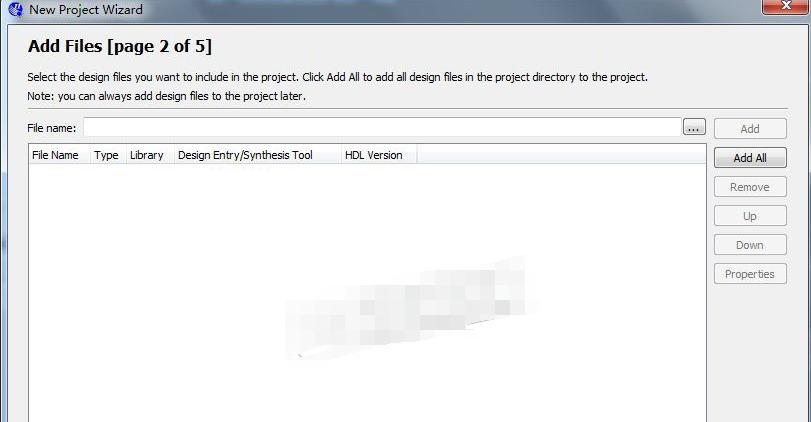

-3,设置完成后点击Next，弹出Add Files对话框，如图：

-如果没有文件需要添加，直接点击Next，如图：

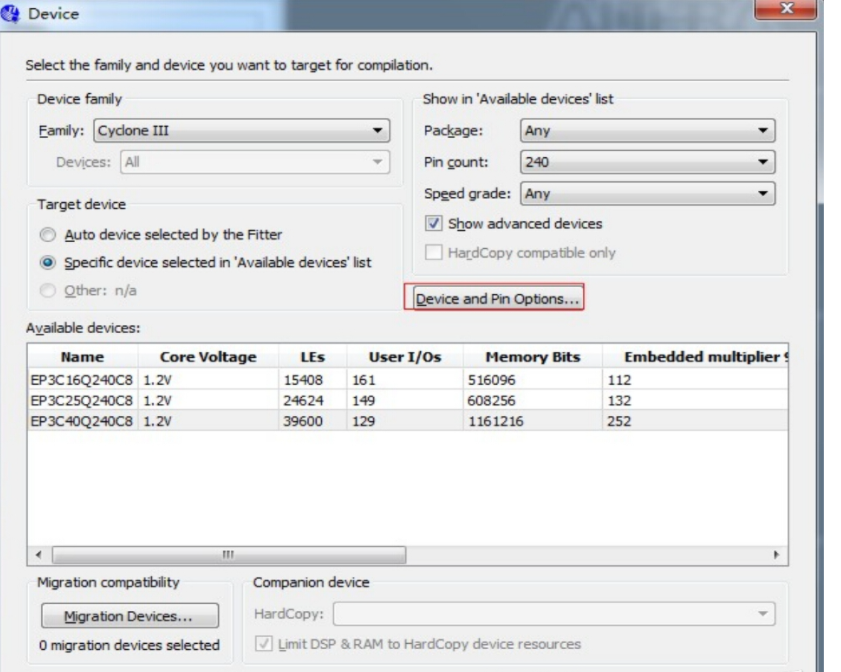

- 根据自己的需要设置好芯片系列、参数，然后选择正确的的芯片型号。

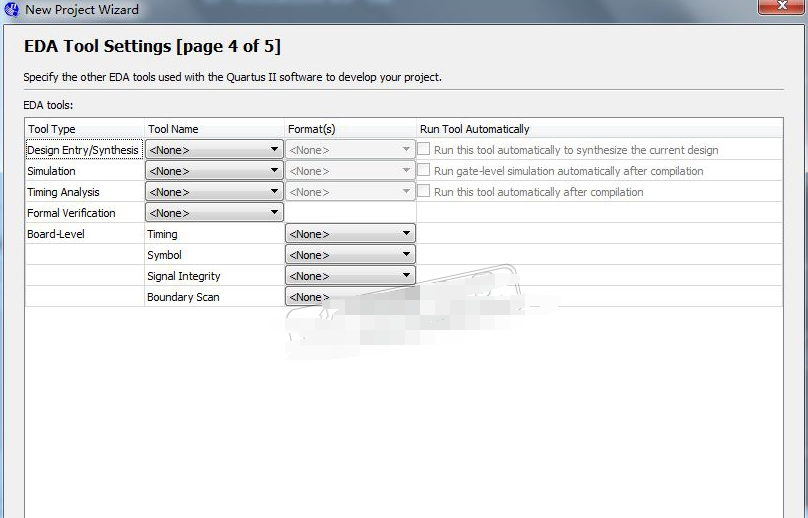

-4，点击Next，进入EDA Tool Settings对话框，如下图：

-如果后续需要仿真或者需要使用第三方工具可以在这里设置

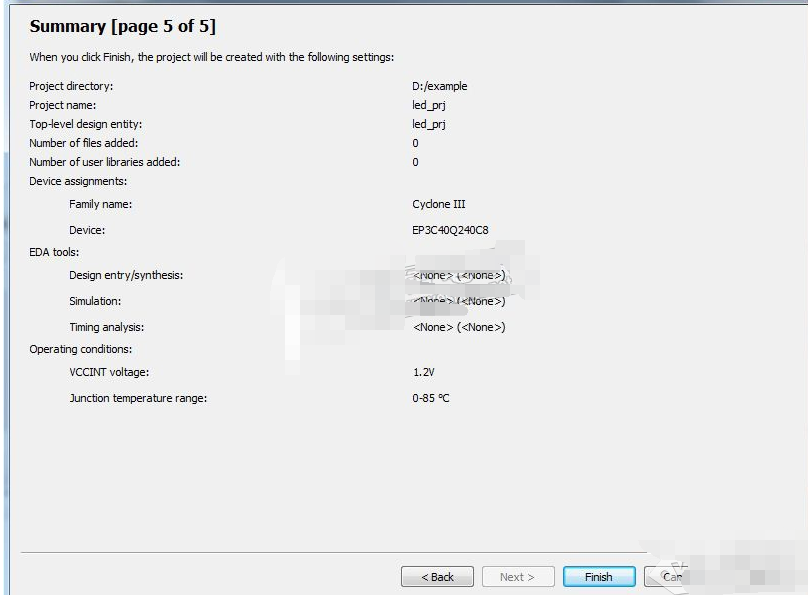

-5， 点击Next，进入Summary界面，如图：

-此界面是关于新建立的工程详细信息报表，单击Finish完成。
- File->New，选择 Design Files 下拉列表下的 Verilog HDL Files 选项，点击 OK，界面如下：

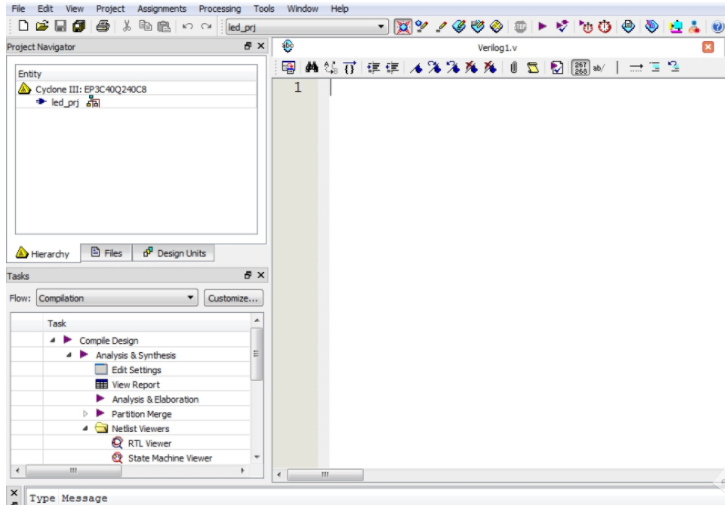

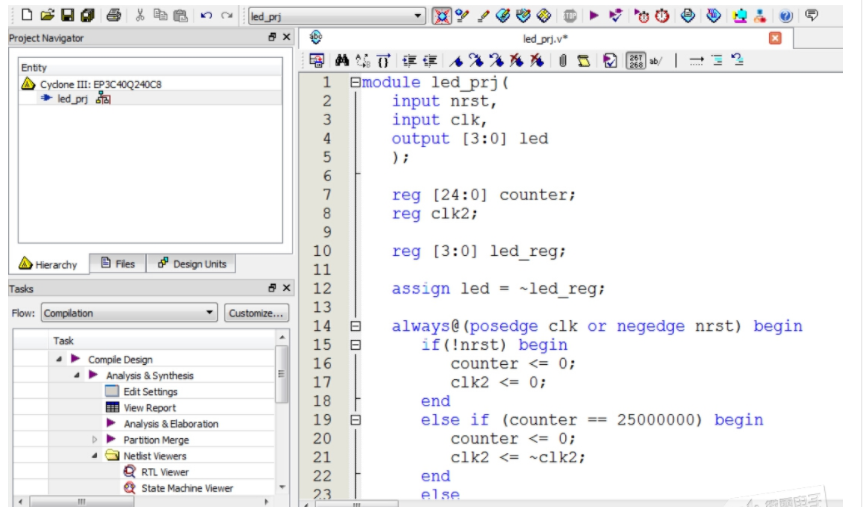

- 输入要编写的程序，注意：顶层实体名要和工程名一致。如下图：

- 点击保存按钮，保存到工程目录下。

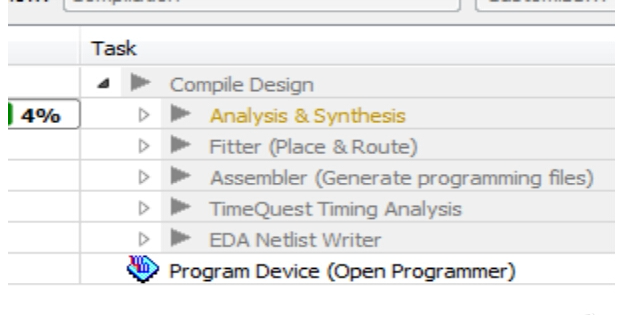

-  Processing->start->Analysis&Synthesis（分析综合），如下图：

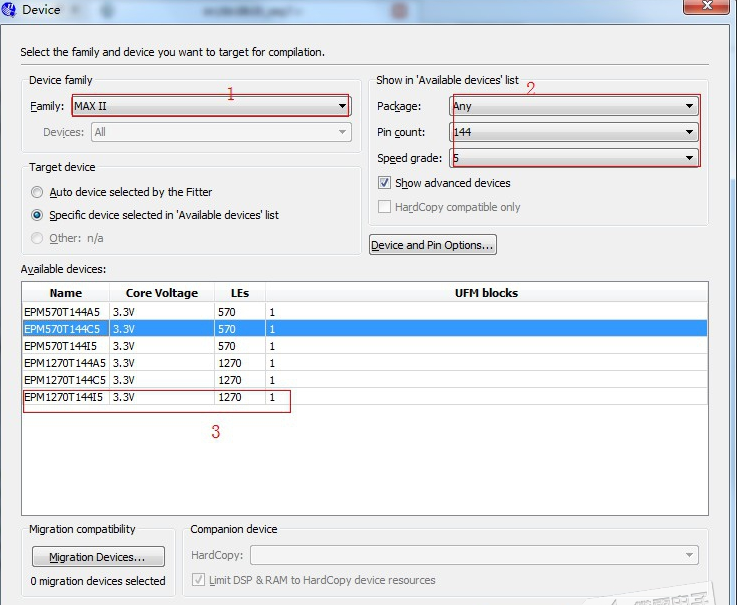

- 分配管脚及一些其它设置（这里只介绍常用设置，有兴趣的同学可以查阅 Altera 相关 文档） Assignments->device，弹出如图所示对话框：

-

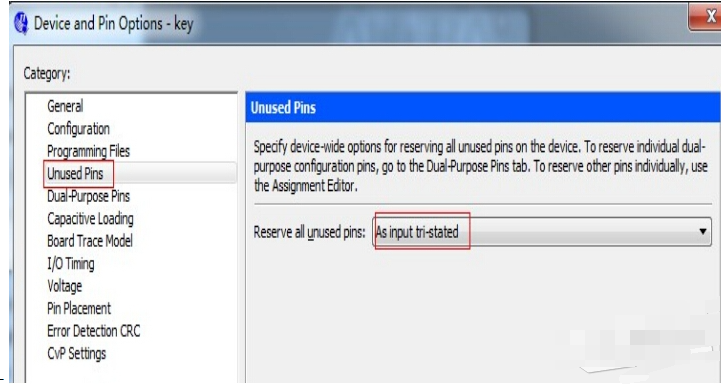

按照图示进行设置。注意：本开发板按 3.3V-LVTTL 电平进行设计

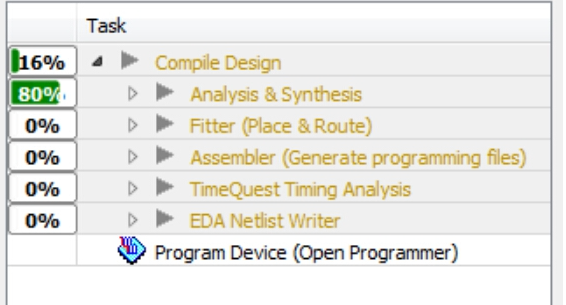

-  Start->Compilation 进行编译，如下图：

- 完成后可进行下载或仿真。

　示例代码：
　　01module led_prj（
　　02input nrst，
　　03input clk，
　　04output ［3:0］ led
　　05）;
　　06reg ［24:0］ counter;
　　07reg clk2;
　　08reg ［3:0］ led_reg;
　　09assign led = ~led_reg;
　　10always@（posedge clk or negedge nrst） begin
　　11if（！nrst） begin
　　12counter 《= 0;
　　13clk2 《= 0;
　　14end
　　15else if （counter == 25000000） begin
　　16counter 《= 0;
　　17clk2《 = ~clk2;
　　18end
　　19else
　　20counter 《= counter + 25‘d1;
　　21end
　　22always@（posedge clk2 or negedge nrst） begin
　　23if（！nrst）
　　24led_reg 《= 4’d0;
　　25else
　　26led_reg 《= led_reg +4‘d1;
　　27end
　　28endmodule
