[问答]

LTC3626有什么特点？

LTC3626 提供了两种操作模式：突发模式和强制连续模式，旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。

回帖（3）

彭亚光

2019-9-27 10:26:48
目录




  • 主要特点
  • 功能特性
  • 温度检测
  • 应用原理
  • 运用领域


  主要特点




  • 　　·3.6V 至 20V 输入电压范围
    　　·专为 0.6V 至 6V 而优化的宽输出电压范围：0.6V 至 97% VIN
    　　·低 RDS（ON） 集成型开关可提供高达 95% 的效率
    　　·输出电流高达 2.5A
    　　·平均输入和输出电流监视
    　　·可编程平均输入 / 输出电流限值
    　　·芯片温度监视和可编程限值
    　　·可调开关频率：500kHz 至 3MHz
    　　·外部频率同步
    　　·电流模式操作以实现卓越的电压和负载瞬态响应
    　　·在整个温度范围内具 1% 准确度的 0.6V 基准
    　　·可由用户来选择的突发模式 （Burst Mode?） 或强制连续操作
    　　·短路保护
    　　·输出电压跟踪能力
    　　·电源良好状态输出
    　　·采用小巧的耐热性能增强型 20 引脚 （3mm x 4mm） QFN 封装

举报

高群

2019-9-27 10:27:02
功能特性




  • 　　LTC3626 提供了两种操作模式：突发模式和强制连续模式，旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。

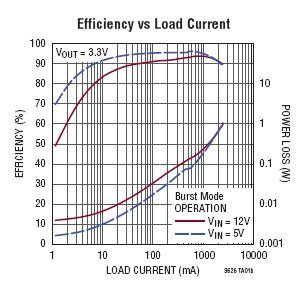

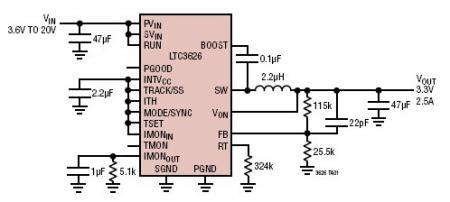

    　　LTC3626的温度监视限制实现具有电流和温度监视功能的 LTC3626 同步降压型稳压器是凌力尔特的单片式稳压器 SWITCHER+产品线的首款器件。LTC3626是一款高效率、单片式同步降压型开关稳压器，其能够采用 3.6V 至 20V 的输入电压提供 2.5A 的最大输出电流 （电路示于图1）。LTC3626 采用一种独特的受控导通时间 / 恒定频率、电流模式架构，从而使其非常适合于低占空比应用和高频操作，同时可对负载瞬变做出快速响应 （见图 2）。另外，此器件还拥有模式设定、跟踪和同步化功能。LTC3626 的 3mm x 4mm 封装具有非常低的热阻抗，甚至在向负载输送最大功率时，也能在未采用外部散热器的情况下运作。
    　　
    　　

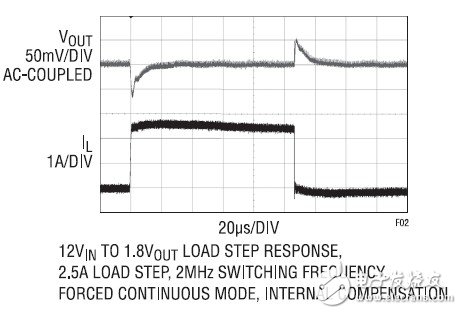

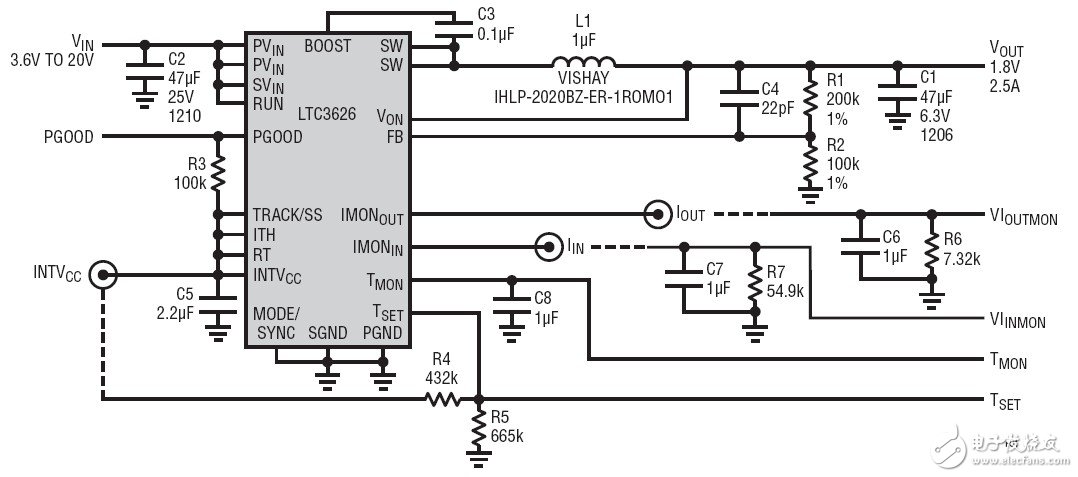

    　　图 1图 2: 所示电路的负载阶跃响应
    　　除了其卓越的稳压能力外， LTC3626 的电流和温度监视功能则更为突出。它们仅需极少的额外组件便可提供监视和控制功能。
    　　输出 / 输入电流检测
    　　LTC3626 在开关的导通时间里通过同步开关来检测输出电流，并在 IMONOUT 引脚上产生一个成比例的电流 （按 1/16000 的比例）。在图 3 中，通过将 IMONOUT 引脚的测量输出与计算值进行比较，显示了 IMONOUT 输出的准确度。在大部分的输出电流范围内，误差皆保持在低于 1% 的水平。
    　　类似地，将这同一种检测电流信号与降压型稳压器的占空比相组合，可在 IMONIN 引脚上产生一个与输入电流成比例的电流 （同样是按 1/16000 的比例）。在很宽的电流范围内实现了一个优于 5% 的精准度 （见图 4）。
    　　两个电流信号均连接至参考于 1.2V 的内部电压放大器，其在触发时可关断器件。因此，只需简单地分别连接一个电阻器至 IMONIN 或 IMONOUT 引脚 （如图 1 所示），就能设定输入和输出电流限值。电流限值与电阻器之间的关系为：
    　　
    　　例如：10k 电阻器将设定一个约为 2A 的电流限值。
    　　这种简单的方案可提供输入和输出电流限值的监视和主动控制，后者可通过外部控制电路 （比如：一个 DAC 和少量的无源组件） 来实现。
    　　

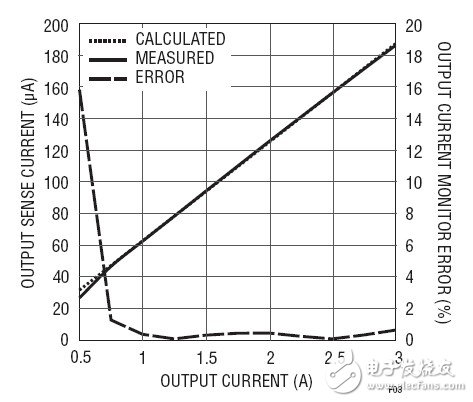

    　　图 3:输出电流与输出电流监视器的电流之关系
    　　

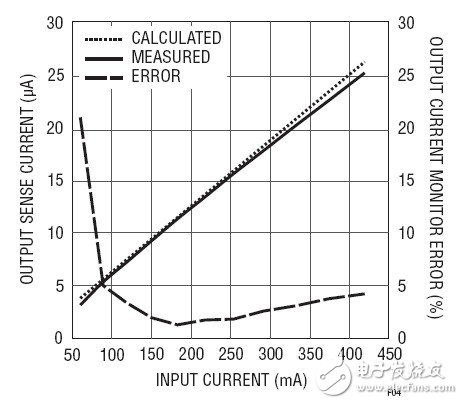

    　　图 4:输入电流与输入电流监视器的电流之关系



  温度检测




  • 　　LTC3626 可产生一个与其自身芯片温度成比例的电压，该电压可用于设定最大温度限值。在室温条件下，温度监视器引脚 （TMON） 上的电压通常为 1.5V.如需计算芯片温度 TJ,可将 TMON 电压与 200°K/V 的温度监视器电压至温度转换因子相乘，并减去 273°C 的偏移。此外，LTC3626 还具有一个温度限值比较器，由温度限值设定引脚 TSET 以及 TMON 引脚为其馈送信号。于是，通过给 TSET 引脚施加一个电压，便可根据下式设定最大温度限值：
    　　
    　　选择一个 125°C 的最大温度限值等同于 TSET 引脚上大约 2V 的设定值，IC 将在芯片温度 TJ 达到该限值时立即关断。
    　　LTC3626 将电流和温度监视功能与一个高性能降压型稳压器整合在紧凑型封装之中。一个微处理器或其他外部控制逻辑电路可通过易于使用的输入和输出电流及温度监视器引脚实施状况监控，而且该器件还能够通过在温度设定限值引脚上设定一个门限电压来实现自身的关断。




举报

彭小海

2019-9-27 10:27:05
应用原理




  • 　　LTC3626 运用 RDS（ON） 仅为 115mΩ 和 70mΩ 的内部开关，以提供高达 95% 的效率。其独特的控制架构使该器件能实现低至 5% 的占空比，同时保持开关频率高达 2.25MHz,这使该器件非常适用于高降压比应用，例如 12VIN 至 1.2VOUT 的电压转换。采用突发模式 （Burst Mode?） 工作可最大限度地提高轻负载时的效率，从而仅需要 300A （在无负载时） 电流，这对要求最长电池运行时间的应用而言是非常重要。就需要尽可能最低噪声的应用而言，LTC3626 可配置为以强制连续模式运行，以实现最低噪声并抑制潜在的 RF 干扰。此外，内部芯片温度监视器提供了与温度成比例的电压，这可编程以限制最高芯片温度。其他特点包括电源良好电压监视器、输出电压跟踪功能和短路保护。
    　　

    　　LTC3626EUDC 采用 3mm x 4mm QFN-20 封装，千片批购价为每片 3.45 美元。工业级版本 LTC3626IUDC 在 -40oC 至 125oC 的工作结温范围内提供了保证的性能，千片批购价为每片 3.97 美元。两种版本都有现货供应。



  运用领域




  • 　　·分布式电源系统
    　　·电池供电型仪器
    　　·负载点电源
举报
