视频矩阵切换器的工作原理
- 视频视频矩阵切换器的工作原理是：视频矩阵切换器收到控制键盘的切换命令后将对应的输入切换到对应的输出。切换部分的核心为一个X×Y的交叉点电子开关，通过控制交叉点开关的断开和闭合可以实现X方向的任意输入和Y方向的输出联通，假如将摄像机接入X方向的输入，监视器连接在Y方向的输出，不难想象，通过电子开关的闭合、断开，可以在任意一个监视器上看到任意一个摄像机的图像。
视频矩阵切换器的功能特点
- 1、单机可支持64/128台摄像机和16/32台监视器
2、菜单综合设置 中英文菜单显示可选择
3、系统时间、日期、运行状态、摄像机标题屏幕显示
4、自由、程序、同步、群组切换多种切换方式
5、视频切换、报警控制三位一体
6、控制恒速或变速云台/控制电动镜头，无需转换器可直接控制智能高速球
7、内置16路报警输入/2路报警联动输出，可外扩报警主机可达到126路报警输入
8、警后联动视频切换、自动录像
9、兼容多种数字录像机（DVR）操作 可方便的使用计算机和键盘控制前端设备
10、支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机
11、模块化结构设计，2U/4U标准机箱
视频矩阵切换器各模块作用
- 1、视频输入模块
其对输入的模拟视频信号进行隔离、缓冲和放大处理，主要目的是将视频信号转换为符合切换要求的信号。常见的视频信号缓冲隔离电路采用分立三极管组成的同相放大电路形式，也有采用集成电路芯片对视频信号进行缓冲放大处理。
2、视频输出模块
对切换后的音视频信号进行再次处理，满足显示或者记录设备的信号输入要求。常见的视频输出模块要对输入的视频信号进行幅度放大、字符叠加等处理，字符叠加芯片有日本NEC公司的UPD6450（只能叠加英文字母）、UPD6453，富士通公司的MB90092等。
3、中心控制模块
此模块是矩阵切换系统的控制核心，一般由CPU（MCU微处理器）、存储器、通信芯片、汉字库芯片等组成。
4、报警模块
报警模块用来检测报警输入，通常也会由另外的CPU来做报警检测处理。

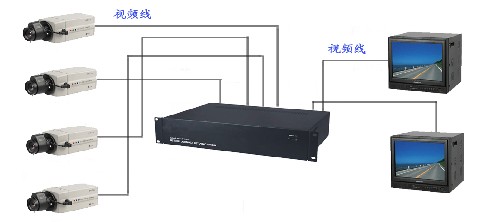

视频矩阵切换器的应用图
视频矩阵切换器的工作原理
- 视频视频矩阵切换器的工作原理是：视频矩阵切换器收到控制键盘的切换命令后将对应的输入切换到对应的输出。切换部分的核心为一个X×Y的交叉点电子开关，通过控制交叉点开关的断开和闭合可以实现X方向的任意输入和Y方向的输出联通，假如将摄像机接入X方向的输入，监视器连接在Y方向的输出，不难想象，通过电子开关的闭合、断开，可以在任意一个监视器上看到任意一个摄像机的图像。
视频矩阵切换器的功能特点
- 1、单机可支持64/128台摄像机和16/32台监视器
2、菜单综合设置 中英文菜单显示可选择
3、系统时间、日期、运行状态、摄像机标题屏幕显示
4、自由、程序、同步、群组切换多种切换方式
5、视频切换、报警控制三位一体
6、控制恒速或变速云台/控制电动镜头，无需转换器可直接控制智能高速球
7、内置16路报警输入/2路报警联动输出，可外扩报警主机可达到126路报警输入
8、警后联动视频切换、自动录像
9、兼容多种数字录像机（DVR）操作 可方便的使用计算机和键盘控制前端设备
10、支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机
11、模块化结构设计，2U/4U标准机箱
视频矩阵切换器各模块作用
- 1、视频输入模块
其对输入的模拟视频信号进行隔离、缓冲和放大处理，主要目的是将视频信号转换为符合切换要求的信号。常见的视频信号缓冲隔离电路采用分立三极管组成的同相放大电路形式，也有采用集成电路芯片对视频信号进行缓冲放大处理。
2、视频输出模块
对切换后的音视频信号进行再次处理，满足显示或者记录设备的信号输入要求。常见的视频输出模块要对输入的视频信号进行幅度放大、字符叠加等处理，字符叠加芯片有日本NEC公司的UPD6450（只能叠加英文字母）、UPD6453，富士通公司的MB90092等。
3、中心控制模块
此模块是矩阵切换系统的控制核心，一般由CPU（MCU微处理器）、存储器、通信芯片、汉字库芯片等组成。
4、报警模块
报警模块用来检测报警输入，通常也会由另外的CPU来做报警检测处理。
视频矩阵切换器的应用图
