BD9123MUV/BD9130NV是ROHM推出的两款单通道同步整流的降压型开关稳压器，其内置P通道及N通道FET，通过ROHM特有的脉冲跳跃方式及同步整流
电路实现高效率。因为采用了电流模式控制，其还具有高速瞬态响应、软启动功能、热关断及欠压锁定输出功能、短路保护及关断模式等特点。此外，BD9123MUV还具有3位输出电压选择器及P.OK指示功能。非常适合在集成电路、微处理器等应用中使用。

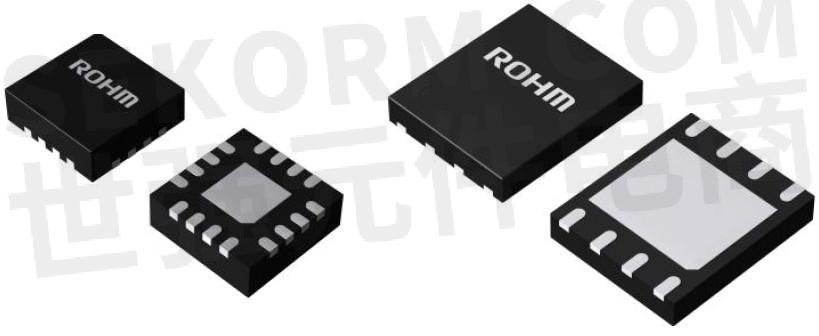

图1 BD9123MUV/BD9130NV开关稳压器实物图
BD9123MUV/BD9130NV开关稳压器的输入电压范围是2.7V - 5.5V，BD9123MUV的输出电压范围是0.85V - 1.2V，输出电流最大值为1.2A，工作频率典型值为1MHz，P通道导通电阻典型值为0.35Ω，N通道导通电阻典型值为0.25Ω。对应地，BD9130NV的输出电压范围是1.0V - 2.5V，输出电流最大值为2.0A，工作频率典型值为1MHz，P通道导通电阻典型值为0.2Ω，N通道导通电阻典型值为0.16Ω。二者待机电流典型值皆为0μA。
BD9123MUV开关稳压器的工作温度范围是-40°C-+95°C，完全满足工业级产品温度要求，能够在根据恶劣的环境中稳定运行。BD9130NV的工作温度范围为-25°C-+105°C，二者存储温度范围皆为-55℃-+150℃。BD9123MUV采用VQFN016V3030封装，尺寸大小为3.00mm x 3.00mm x 1.00mm，BD9130NV采用SON008V5060封装，尺寸大小为5.00mm x 6.00mm x 1.00mm。它们的引脚图如图2所示。

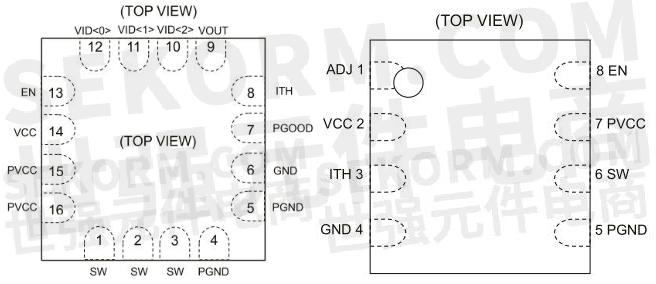

图2 BD9123MUV（左）及BD9130NV（右）开关稳压器引脚图
BD9123MUV与BD9130NV的输出电压调节方式略有不同，BD9123MUV通过3BIT的选择器进行电压选择，选择器的取值及输出电压的对应关系如图3所示。BD9130NV通过设置反馈电阻的方式来设置输出电压，其反馈电阻设置原理图及输出电压计算公式如图4所示。

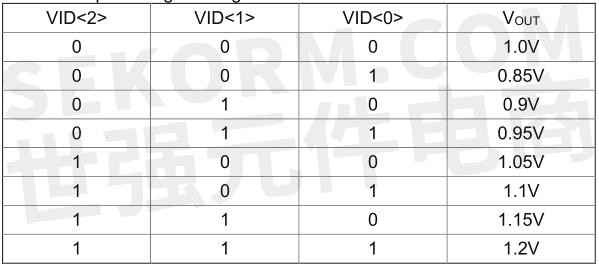

图3 BD9123MUV输出电压选择器的取值与输出电压对应关系图

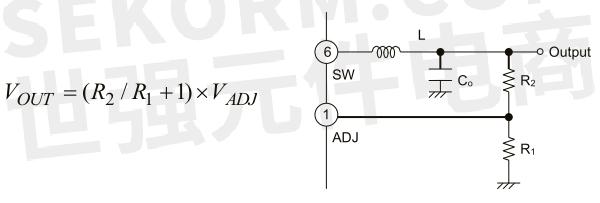

图4 BD9130NV开关稳压器反馈电阻设置及输出电压计算公式图
BD9123MUV/BD9130NV开关稳压器特性
●采用电流模式PWM控制系统，具有快速瞬态响应
●采用同步整流及简单轻负载模式，在全负载范围内具有高能效
●集成软启动功能
●集成热关断及欠压锁定输出功能
●具有带延时功能的短路保护电路
●具有关断模式
●输出电压选择器（仅BD9123MUV）
●P.OK指示（仅BD9123MUV）
BD9123MUV/BD9130NV开关稳压器应用
●集成电路
●DSP
●微处理器
●ASIC
