通用交流输入12V/1.5A输出的PSR反激参考设计

描述

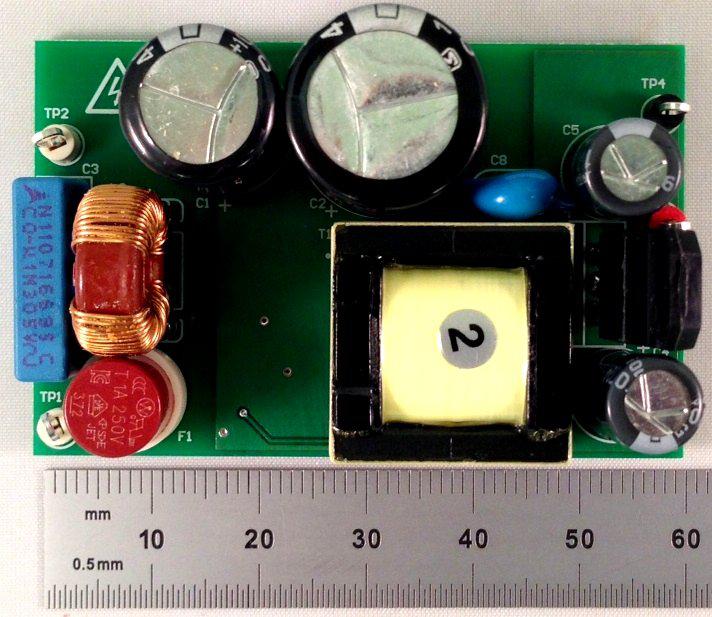

此参考设计使用 UCC28713 初级侧调节 (PSR) 反激式控制器，从通用交流输入产生 12V/1.5A 输出。通过 UCC28713 的谷底开关功能，这个低成本设计可实现高于 87% 的平均效率，且空载损耗低于 50mW。PSR 功能避免了使用光耦合器和 TL431 的必要，因而可大大简化电路并降低成本。

主要特色

初级侧调节避免了使用光耦合器和 TL431 的必要。
低成本
平均效率高于 87% 的高效率
小于 50mW 的低待机功耗

Schematic/Block Diagram.pdf (2018-12-13 08:10 上传)

127.33 KB, 下载次数: 2

物料清单.pdf (2018-12-13 08:10 上传)

82.49 KB, 下载次数: 3

技术参考资料.pdf (2018-12-13 08:10 上传)

5.28 MB, 下载次数: 6

层图（或 PCB 布局）.pdf (2018-12-13 08:10 上传)

169.73 KB, 下载次数: 2

组装图.pdf (2018-12-13 08:10 上传)

52.84 KB, 下载次数: 1

光绘文件.zip (2018-12-13 08:10 上传)

171.34 KB, 下载次数: 2
