超小型封装配备优异功能

“BD70522GUL”是面向移动设备、可穿戴式设备及IoT设备等电池驱动的电子设备开发的、实现180nA世界最小消耗电流的、内置MOSFET的降压型DC/DC转换器＊1。（*1：截至2018年1月23日 ROHM调查数据）
超小型封装，配备优异的功能和保护功能
BD70522GUL采用超小型封装，并配备了优异的功能。如欲了解更详细信息，请参考技术规格书。

・固定导通时间（COT）控制
利用固定导通时间控制功能，在中～高负载时，以连续电流模式（CCM）工作，即使输入输出有波动也可保持在基本稳定的频率（1MHz typ）下工作。在轻负载时，以不连续电流模式（DCM）工作，根据负载改变开关频率，从而在轻负载时也可保持高效率（参见上一篇中的效率图）。
・100%导通模式
BD70522GUL采用高边P-ch MOSFET、低边N-ch MOSFET的同步整流方式。当输入电压接近输出电压时，利用高边P-ch MOSFET可实现100%占空比工作，输入电压可通过高边MOSFET和电感供给输出端。这使得在电池作为输入的应用中可以最大限度地使用电池。
・导通时间自动延长功能
在高占空比时自动延长导通时间，并控制内部工作，从而提供优异的瞬态响应。
・VOUT放电功能
VOUT引脚内置有放电用的MOSFET，在进入待机状态（输出OFF）时,将VOUT下拉至GND电平，从而防止通电中的元器件误动作。
・Power Good（电源正常）输出
当输出电压达到设置电压以上时变为H电平，并通知Power Good（电源正常）。
・保护功能
具备UVLO、过流限制、热关断保护功能。
・小型封装，外置部件少
采用1.76mm×1.56mm×0.57mm的VCSP50L1C芯片尺寸封装，外置部件也很少，
因此有助于小型化。

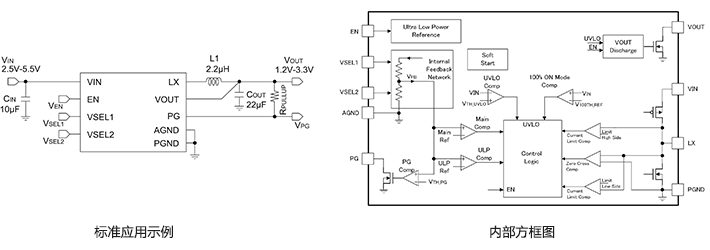

下面是基本规格。

.BD70522GUL{width:100%; margin-top:10px; margin-bottom:30px; font-size:10px; text-align: center; border-top: 1px solid #aaabaa; border-left: 1px solid #aaabaa; } .BD70522GUL thead tr th{ padding: 10px 4px !important; font-size: 10px; background-color: #eee; } .BD70522GUL thead tr th, .BD70522GUL tbody tr td{ vertical-align: middle; border-right: 1px solid #aaabaa; border-bottom: 1px solid #aaabaa; padding: 8px; }[tr]产品型号输入
电压
范围输出电压消耗电流输出
电压
精度工作频率最大
输出
电流工作
温度
范围[/tr]

BD70522GUL

2.5V
～
5.5V

1.2V, 1.5V, 1.8V, 2.0V, 2.5V,
2.8V, 3.0V, 3.2V, 3.3V

180nA(Typ.)

±2.0%

0.2Hz～
1MHz(Typ.)

500mA

-40℃
～
85℃

应用示例
该产品效率高、体积小，适用于可穿戴式设备、移动设备、电池驱动的IoT设备（传感器节点等）、小型工业设备（报警器、警报设备、电子货架标签等）。同样也适用于能量收集设备。
支持信息
BD70522GUL单体和搭载了BD70522GUL的评估板“BD70522GUL-EVK-101”已经开始网售。欲了解销售相关的更详细信息，请点击这里。
