16位分辨率工业标准4-20 mA电流环路发射器

描述

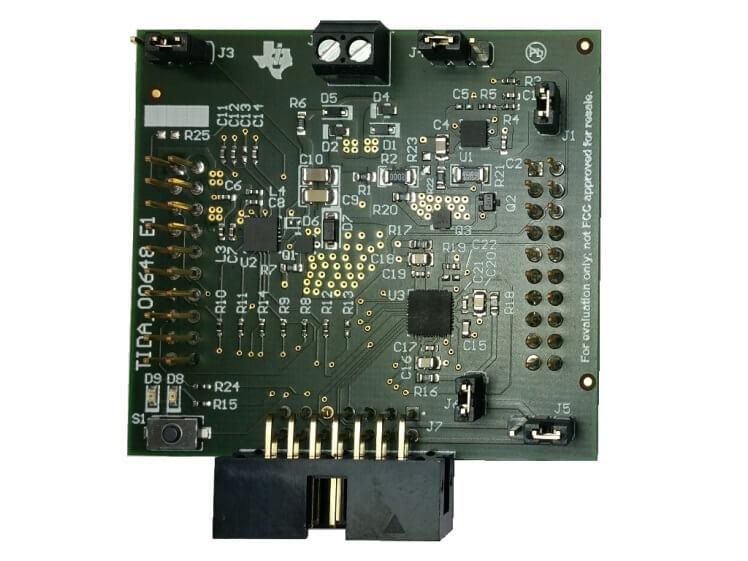

tiDA-00648 TI 设计是一款工业标准 4-20 mA 电流环路发射器。它还允许将 FSK 调制数字数据注入 4-20 mA 电流环路，以进行 HART 通信。外部保护电路已经部署到位，符合 IEC61000-4 标准 – EFT、ESD 和浪涌要求的法规要求。EMC 必须符合 (...)

主要特色

4 至 20 mA 电流环路输出信号
16 位分辨率
回路误差检测和报告
可编程输出电流误差等级
可轻松连接可寻址远程传感器高速通道 (HART) 调制器
设计符合 IEC 61000 要求

Schematic/Block Diagram.pdf (2018-12-3 08:10 上传)

553.77 KB, 下载次数: 7

物料清单.pdf (2018-12-3 08:10 上传)

113.33 KB, 下载次数: 2

参考指南.pdf (2018-12-3 08:10 上传)

1.34 MB, 下载次数: 6

层图（或 PCB 布局）.pdf (2018-12-3 08:10 上传)

1.39 MB, 下载次数: 3

组装图.pdf (2018-12-3 08:10 上传)

205.52 KB, 下载次数: 2

CAD 文件.zip (2018-12-3 08:10 上传)

865.12 KB, 下载次数: 3

光绘文件.zip (2018-12-3 08:10 上传)

316.86 KB, 下载次数: 2
