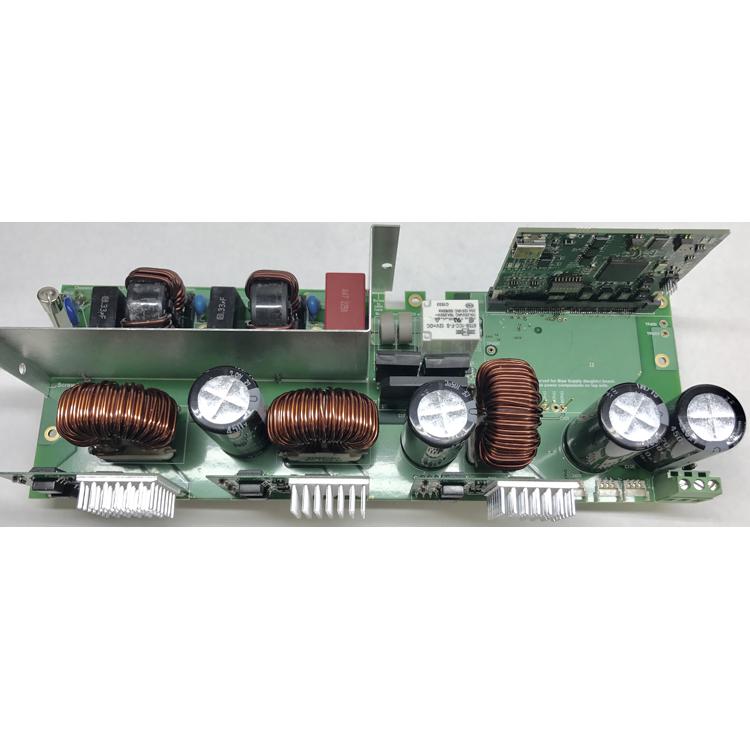

交错式CCM图腾柱无桥功率因数校正设计包括BOM及层图

描述

交错连续导通模式 (CCM) 图腾柱 (TTPL) 无桥功率因数校正 (PFC) 采用高带隙 GaN 器件，由于具有电源效率高和尺寸减小的特点，因此是极具吸引力的电源拓扑。此设计说明了使用 C2000™ MCU 和 LMG3410 GaN FET (...)

主要特色

在高压线路上具有交流输入 (90-230Vrms)、50-60Hz 和 3.3KW 额定功率
峰值效率为 98.75% 且总谐波失真 (THD) 小于 2%
提供 powerSUITE 支持，以使设计轻松适应用户要求
内置频率响应分析器 (SFRA) 以便验证并设计控制环路
低过零失真
说明了自适应死区时间、切相和非线性电压补偿器的实现方式
功率级控制可以在 C28x CPU 或并行 CLA 上运行

层图（或 PCB 布局）.pdf (2018-10-24 08:10 上传)

2.35 MB, 下载次数: 15

组装图.pdf (2018-10-24 08:10 上传)

337.89 KB, 下载次数: 11

CAD 文件.zip (2018-10-24 08:10 上传)

2.12 MB, 下载次数: 10

光绘文件.zip (2018-10-24 08:10 上传)

1.91 MB, 下载次数: 8
