450W高效和超瞬态交流/直流转换器包括BOM及层图

描述

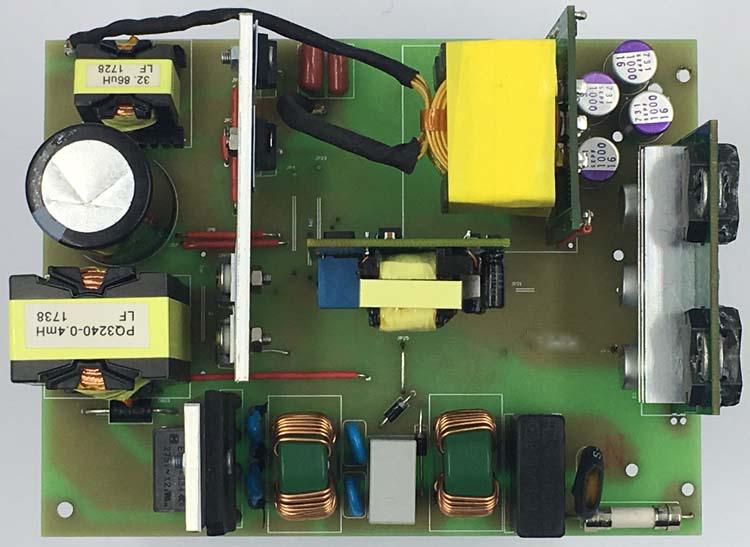

该参考设计是一款 450W 高效和超瞬态交流/直流转换器，用于台式 PC PSU、游戏 PC PSU，入门级服务器 PSU 和其他低成本交流/直流 PSU。该电路由前端连续导通模式 (CCM) 功率因数校正 (PFC) 电路和基于 LLC 的第二级组成。该设计使用用于 PFC 级的 UCC28180 控制器和用于 LLC 级的 UCC256301 控制器来实现紧凑且可靠的控制结构。基于 UCC24612 和低 RDS(on) FET 的同步整流有助于实现更高的效率。该参考设计可在许多需要高效和超瞬态电源转换的应用中用作交流/直流电源。

主要特色

对于整个级，在 230VAC 下具有 93% 的峰值效率
可在 85 - 265VAC 的宽交流输入范围内提供全功率
领先的瞬态性能（针对线路瞬态和动态负载提供半占空比响应）
单层 PCB 设计，可实现低解决方案成本
内置可靠的保护

Schematic/Block Diagram.pdf (2018-10-19 08:10 上传)

572.31 KB, 下载次数: 14

物料清单.zip (2018-10-19 08:10 上传)

695.47 KB, 下载次数: 10

层图（或 PCB 布局）.zip (2018-10-19 08:10 上传)

1.21 MB, 下载次数: 8

组装图.zip (2018-10-19 08:10 上传)

207.7 KB, 下载次数: 5

CAD 文件.zip (2018-10-19 08:10 上传)

2.51 MB, 下载次数: 11

光绘文件.zip (2018-10-19 08:10 上传)

1.54 MB, 下载次数: 8
