简易6LoWPAN网格数据收集器参考设计包括BOM及层图

描述

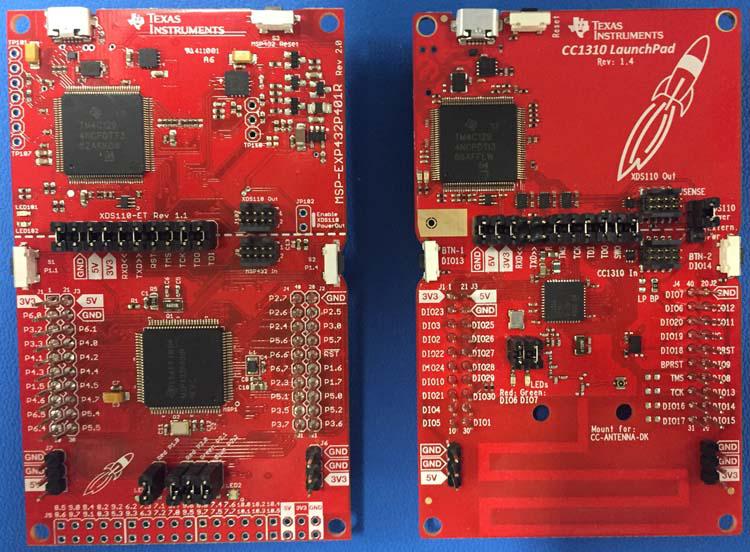

tiDA-01547 参考设计实现了一款用于智能仪表先进抄表基础设施 (AMI) 网络的简单网状网络数据收集器。该网络是一种基于低功耗无线个人局域网的 IPv6 (6LoWPAN) 解决方案。该数据收集器实现了一个完整的软件栈，该栈分散部署在一个 32 位主机 MCU 和一个独立无线 MCU 上，以便优化性能和灵活性。实现了 IEEE 802.15.4e/g 协议的 TI-15.4 stack 可提高网络性能。该栈实现了可提供带内干扰保护的非时隙信道跳频 (USCH) 模式。

主要特色

基于低功耗射频（在低于 1GHz ISM 频带中运行）的 IPv6 网络
数据收集器/边缘路由器支持多达 200 个终端节点
实现了 6LoWPAN、RPL、IPv6/ICMPv6 和 UDP 网状网络协议
实现了具有跳频和 MAC 数据加密功能的 TI-15.4 Stack
采用与 Wi-SUN FAN v1.0 相同的分层架构
提供基于开放源码且包含编译时间选项的工作示例，可作为数据收集器（根节点）或终端节点运行

Schematic/Block Diagram.pdf (2018-10-17 08:10 上传)

539.5 KB, 下载次数: 2

物料清单.pdf (2018-10-17 08:10 上传)

67.84 KB, 下载次数: 2

层图（或 PCB 布局）.pdf (2018-10-17 08:10 上传)

1.08 MB, 下载次数: 2

组装图.pdf (2018-10-17 08:10 上传)

80.14 KB, 下载次数: 2

光绘文件.zip (2018-10-17 08:10 上传)

698.17 KB, 下载次数: 2
