汽车类毫安至千安级电流分流传感器包括BOM及层图

描述

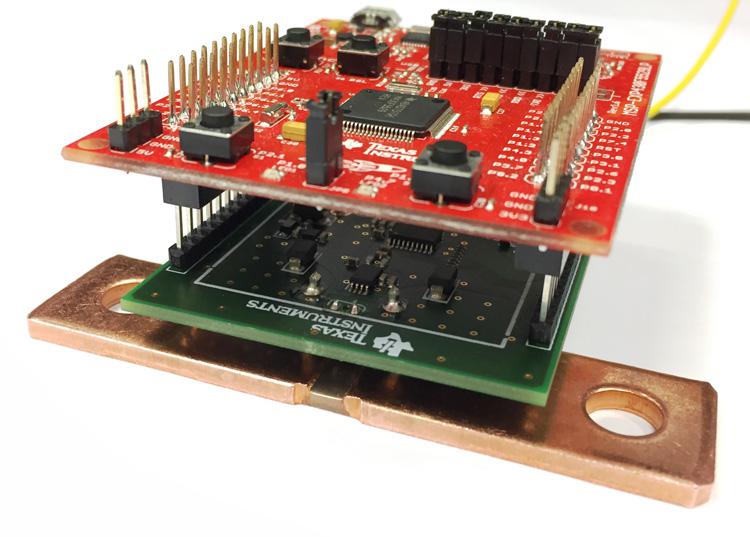

该参考设计展示如何使用汇流条类型的分流电阻器来检测 mA 至 KA 级电流。电动汽车 (EV) 和混合电动汽车 (HEV) 中不断增加的高容量电池需求推动了对更大电流范围和高精度电流传感器的需求。由于系统中存在大量的噪声，因此在三个数量级上（mA 至 A、1A 至 100A 和 100A 至 1000A）获取出色的精度极具挑战性。该设计通过使用 ti 提供的高分辨率模数转换器 (ADC) 和高精度电流分流监控器来解决该问题。

主要特色

具有以下满标量程精度：
- 电流小于 20A 时，满标量程 (FSR) 精度为 0.02%，电流为 20A 至 1500A 时，FSR 精度小于 0.05%（在 25°C 下）
- 电流小于 20A 时，FSR 精度为 0.1%，电流为 20A 至 1500A 时，FSR 精度为 0.25%（在 50°C 下）
适用于 50mA 至 1500A 范围电流测量；可针对变化的电流范围进行配置
高侧感应和低侧感应
支持双向电流
双向电流测量：-1500A 至 +1500A
