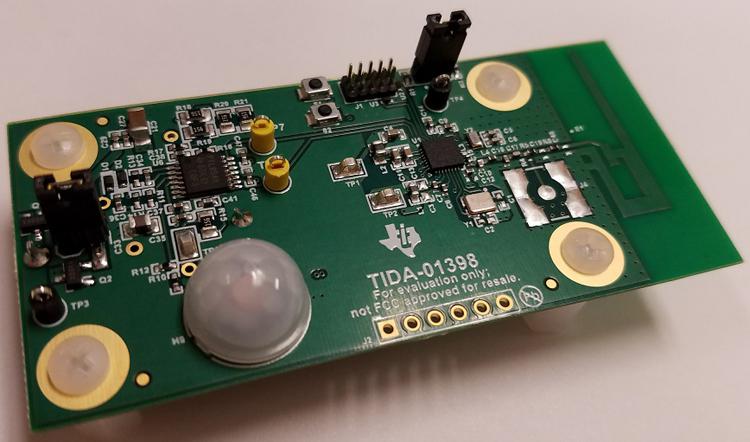

超低功耗无线PIR运动检测器设计包括BOM及层图

描述

tiDA-01398 TI 参考设计仅使用四通道纳米级电源运算放大器、SimpleLink™ 超低功耗 2.4GHz 无线微控制器 (MCU) 平台来展示成本优化的低功耗无线移动检测器实施。这些技术可实现极长的电池使用寿命，标准 CR2032 (...)

主要特色

使用面向超低功耗设计的纳米级功耗模拟，单块 CR2032 纽扣电池可实现长达 10 年的电池寿命
2.16uA 的低关断电流（PIR 传感器在关断模式下保持有效）
由于处理器工作电流和无线电发射电流较低，因此可实现超低的工作状态电流（1.57mA，持续 56.66ms）
中断驱动型蓝牙智能移动无线通信，可节省更多电量
移动灵敏度高达 30 英尺

Schematic/Block Diagram.pdf (2018-10-16 08:10 上传)

538.13 KB, 下载次数: 12

物料清单.pdf (2018-10-16 08:10 上传)

66.46 KB, 下载次数: 4

Wireless Motion Detector With Sub-1 GHz SimpleLink™ Wireless MCU.pdf (2018-10-16 08:10 上传)

164.58 KB, 下载次数: 2

层图（或 PCB 布局）.pdf (2018-10-16 08:10 上传)

1.61 MB, 下载次数: 4

组装图.pdf (2018-10-16 08:10 上传)

185.24 KB, 下载次数: 3

CAD 文件.zip (2018-10-16 08:10 上传)

886.26 KB, 下载次数: 2

光绘文件.zip (2018-10-16 08:10 上传)

589.47 KB, 下载次数: 2
