13.2W(4A)隔离型反激式转换器参考设计包括BOM及层图

描述

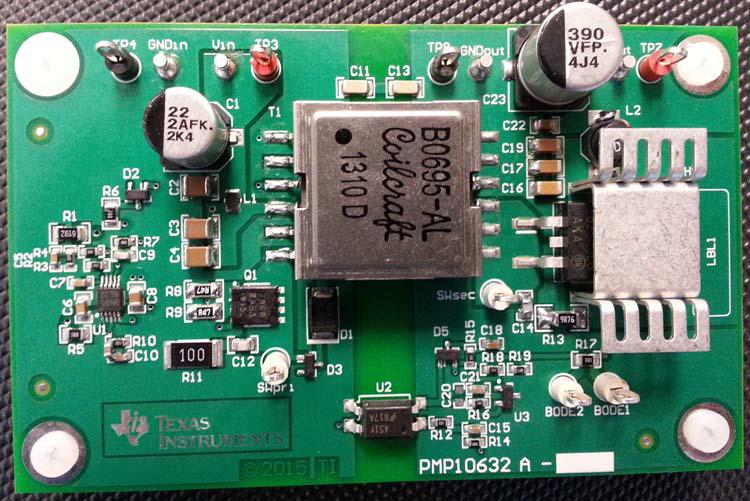

PMP10632 是一种采用 LM5020-2 控制器 IC 的隔离型反激式转换器参考设计。此设计接受 36V 至 75V 输入电压（标称值为 48V），并提供 3.3V 隔离式输出，能够为负载提供 4A 连续电流。此设计的标称开关频率约为 250KHz。此报告的所有测试均是在 36V、48V 和 75V 的输入电压下进行的。该电路板是具有 1 盎司覆铜的 2 层 PCB。

主要特色

初级与次级隔离
第二级输出滤波器有助于降低输出电压纹波和降低 RMS 电流
低温升
逐周期电流限制

Schematic/Block Diagram.pdf (2018-10-4 08:10 上传)

167.93 KB, 下载次数: 1

物料清单.pdf (2018-10-4 08:10 上传)

101.72 KB, 下载次数: 1

技术参考资料.pdf (2018-10-4 08:10 上传)

1.22 MB, 下载次数: 1

层图（或 PCB 布局）.pdf (2018-10-4 08:10 上传)

483.14 KB, 下载次数: 1

组装图.pdf (2018-10-4 08:10 上传)

97.1 KB, 下载次数: 1

CAD 文件.zip (2018-10-4 08:10 上传)

647.08 KB, 下载次数: 1

光绘文件.zip (2018-10-4 08:10 上传)

189.79 KB, 下载次数: 1
