采用LM5122的154W单相同步升压转换器包括BOM及层图

描述

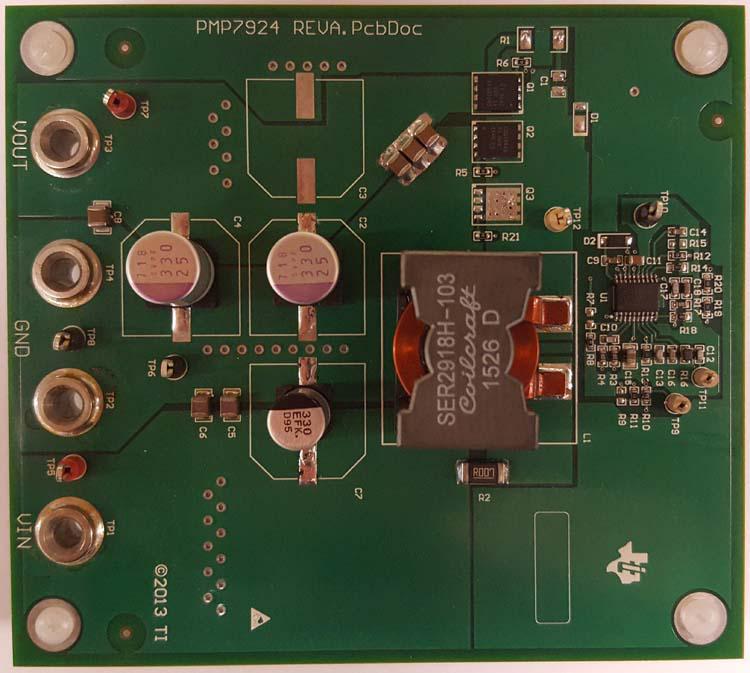

PMP21277 是一款采用 LM5122 升压控制器 IC 的单相同步升压转换器参考设计。此设计接受 10.8V 至 13.2V 输入电压（标称值为 12V），并提供
20.5V 输出电压，能够为负载提供 7.5A 连续电流。此设计基于 PMP7924 RevA PCB 而构建，后者经修改符合 PMP21277 设计配置和要求。该 PCB 为 4 层电路板（其中的外层有 1 盎司覆铜，而内层有 0.5 盎司覆铜）。

主要特色

高效率同步运行能力确保实现 97.6% 的峰值效率
能够同步到外部时钟信号
控制器 IC 包含大电流 FET 驱动器

Schematic/Block Diagram.pdf (2018-10-3 08:10 上传)

162.43 KB, 下载次数: 45

物料清单.pdf (2018-10-3 08:10 上传)

100.94 KB, 下载次数: 13

技术参考资料.pdf (2018-10-3 08:10 上传)

674.97 KB, 下载次数: 25

层图（或 PCB 布局）.pdf (2018-10-3 08:10 上传)

564.19 KB, 下载次数: 16

组装图.pdf (2018-10-3 08:10 上传)

118.26 KB, 下载次数: 7

CAD 文件.zip (2018-10-3 08:10 上传)

501.17 KB, 下载次数: 13

光绘文件.zip (2018-10-3 08:10 上传)

203.65 KB, 下载次数: 7
