使用AM437x无VTT终端的DDR3参考设计包括BOM及原理图

描述

通过遵循 DDR3 指南，设计人员可以在无 VTT 终端的情况下节省板空间、成本并降低功耗。此参考设计显示了使用 AM437x 时的具体操作方法。由于存在某些限制，这种类型的设计并非适合所有人。具有短的线迹长度、最多两个 DDR3 器件和平衡的 T 拓扑是必须满足的要求；否则，应遵循 VTT 终端指南。

主要特色

在具有集成式 DDR 控制器的 Sitara AM437x 处理器上采用系统优化的 DDR3/DDR3L 设计
经过优化的布局不需要 VTT 终端
两个 4 Gbit DDR3/DDR3L 存储器
高达 400 MHz 的时钟（DDR-800 数据速率）

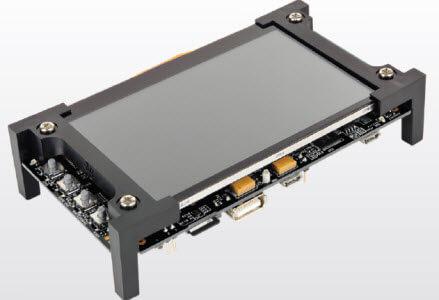

完整的子系统参考，具有原理图、BOM、设计文件和硬件用户指南，在专为测试和验证而开发的完全组装的板上实施。

AM437x EVM Schematic.pdf (2018-9-26 08:10 上传)

223.24 KB, 下载次数: 9

AM437x EVM Schematic Source.zip (2018-9-26 08:10 上传)

379.77 KB, 下载次数: 8

DDR3 Reference Design Without VTT Termination Using AM437x.pdf (2018-9-26 08:10 上传)

47.7 KB, 下载次数: 7
