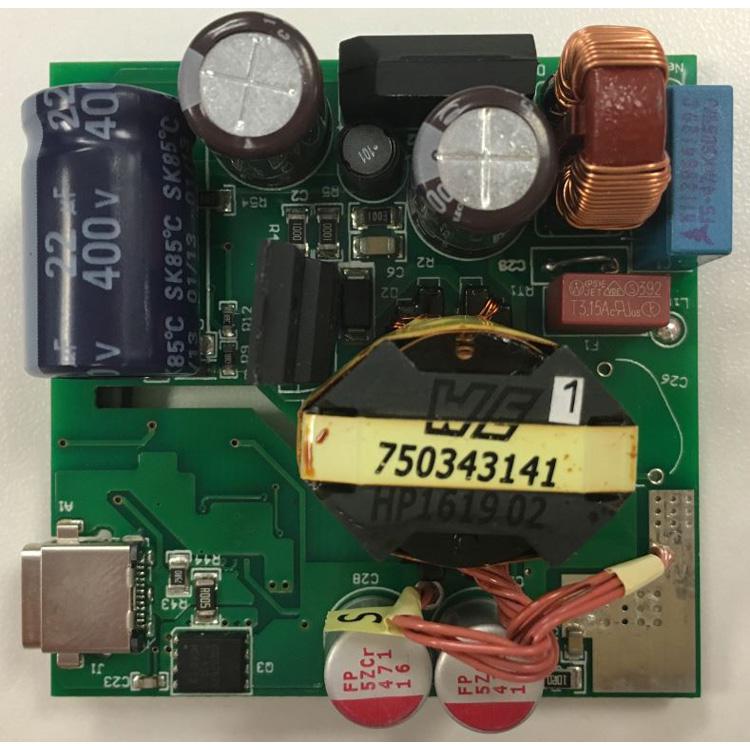

USB Type-C PD DFP 5V/12V 3A输出反激式转换器包括BOM及层图

描述

The PMP4489 reference design is a dedicated USB-C PD2.0 DFP 5V/12V3A output flyback converter with secondary-side regulation UCC28740DR which provides Constant-Voltage Constant-Current feature. The design features <75mW standby power(compliant with DOE 6 &CoC V5 Tier 2 standard (...)

主要特色

High efficiency for good thermal
Compliant with CoC V5 Tier 2 2016
Compliant with USB Power Delivery 2.0 and Type-C
Eliminate the ESD protection circuit on CC1,CC2
Small size adapter
