基于LM5122的单相隔离型同步反激转换器设计包括层图及BOM

描述

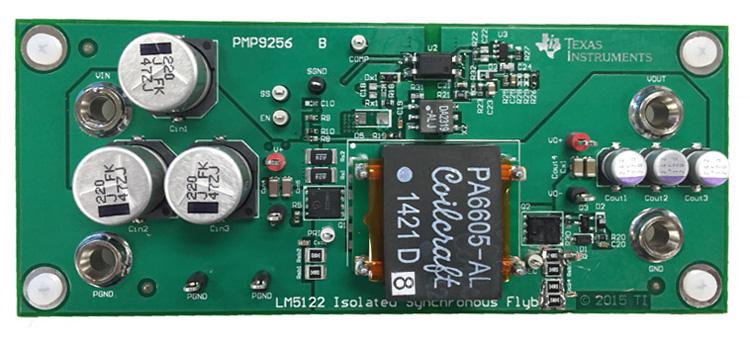

PMP9256 is an isolated synchronous flyback converter utilizing the LM5122 for industrial applications. The benefit of using a synchronous flyback is higher efficiency compared to a non-synchronous flyback.

主要特色

Synchronous rectifier for high efficiency
Isolated design to meet safety requirements
Excellent regulation with opto feedback
Wide input operating range
Voltage Reference Accuracy of +/-1%
Synchronizable to external Clock

Schematic/Block Diagram.pdf (2018-8-27 09:19 上传)

487.75 KB, 下载次数: 12

物料清单.pdf (2018-8-27 09:19 上传)

146.45 KB, 下载次数: 4

层图（或 PCB 布局）.pdf (2018-8-27 09:19 上传)

1.47 MB, 下载次数: 5

组装图.pdf (2018-8-27 09:19 上传)

224.33 KB, 下载次数: 4

CAD 文件.zip (2018-8-27 09:19 上传)

1.6 MB, 下载次数: 4

光绘文件.zip (2018-8-27 09:19 上传)

354.63 KB, 下载次数: 4
