汽车类低电压SEPIC级实现4V-40V输入至12V/2.5A输出转换包含BOM,组装图及CAD文件

描述

这种小型 SEPIC 转换器接受汽车电池 4V...40V 的宽输入电压范围,并支持启动阶段。由于采用 SEPIC 拓扑,因此输出电压能保持稳定。在启动过程中,输入电压可达到低至 4V 的电压值。执行了与发电机相结合的广泛测试。



主要特色

  • 以稳定的 12Vout@2.5A 输出支持严苛的启动模式
  • 基于 9V 至 24Vin 提供 88%...91% 范围的高效率
  • 由于混合采用了电解电容器、铁氧体磁珠和陶瓷滤波器,因此产生的噪声较低


回帖(1)

王栋春

2018-8-20 21:43:25

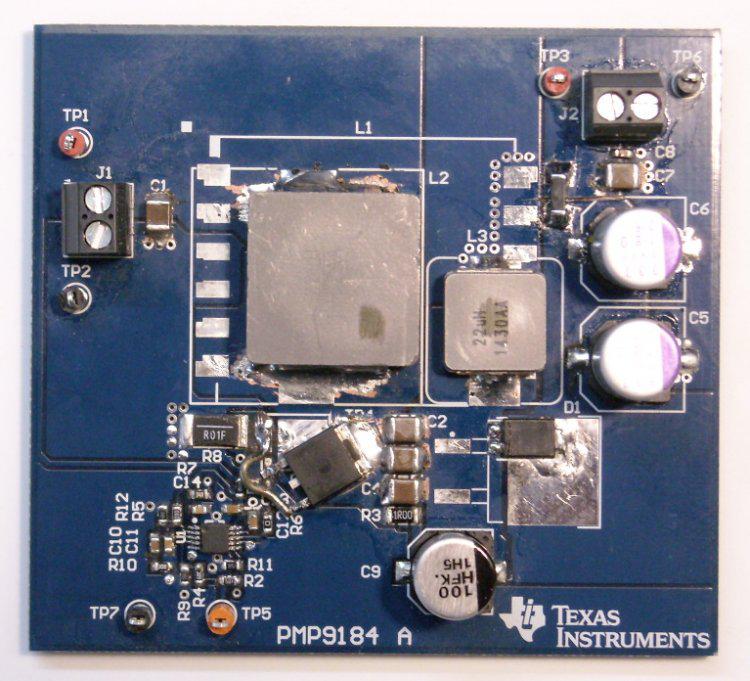

说实话板子的焊功不咋样呀
