基于TLC5958具有高多路复用功能的64x64全色(R/G/B)LED面板解决方案

描述

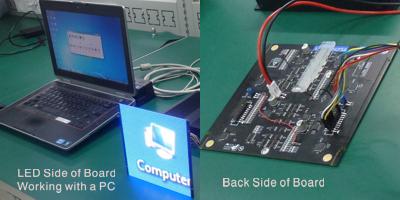

此参考设计是具有 TLC5958 驱动器 IC 的完整 64 像素 x 64 像素红/绿/蓝 LED 面板。
由于其更高的集成度和高度的时间多路复用支持，此设计仅通过 8 个 TLC5958 IC 即可提供总计 12,288 个单独的 LED 灯（= 64 x 64 x 3 色）。此 LED 面板仍保持非常高的视频输出质量。

主要特色

具有 1/32 时间多路复用的完整大型全色 LED 面板解决方案。
面板上仅包含少量的组件，比传统解决方案的 1/3 还少。
仅 4 层 PCB 即可支持 12,228 个 LED 灯连接，传统解决方案的 8 层 PCB 很难实现相同的连接。
TLC5958 提供多个图像增强功能，与传统解决方案相比可提供更好的视频。

TIDA-00161 Schematic (LED1).pdf (2018-8-10 10:10 上传)

327.36 KB, 下载次数: 40

TIDA-00161 Schematic (LED2).pdf (2018-8-10 10:10 上传)

326.51 KB, 下载次数: 28

TIDA-00161 Schematic (LED3).pdf (2018-8-10 10:10 上传)

333.59 KB, 下载次数: 21

TIDA-00161 Schematic (LED4).pdf (2018-8-10 10:10 上传)

317.46 KB, 下载次数: 23

TIDA-00161 Schematic (LEDP2_5).pdf (2018-8-10 10:10 上传)

146.01 KB, 下载次数: 32
