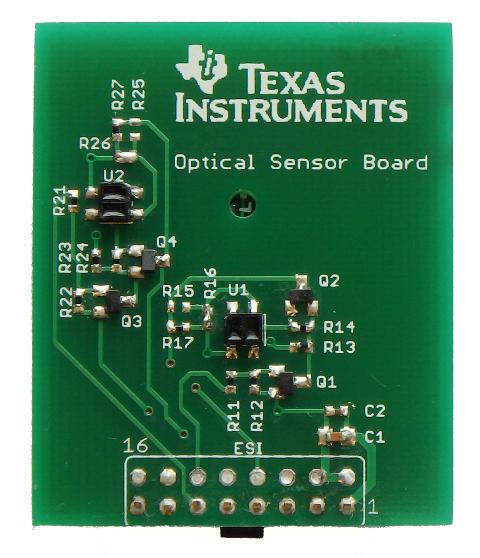

可设置和校准ESI的GUI采用光学传感器的水表参考设计包含BOM，PCB文件和光绘文件

描述

采用电池供电的水表面临着一个挑战：在消耗尽可能少的电量的同时，持续测量水流量信息。本设计使用的 EVM430-FR6989 采用一个基于 MSP430 FRAM 的微控制器，该控制器可提供 100uA/MHz 有源模式电流和 450nA 待机模式电流，同时支持实时时钟功能，并集成了低功耗模拟和数字外设。此外，该 MCU 可提供几乎无限的写入寿命、快速/低功耗写入和数据灵活性。此参考设计演示了如何使用微控制器上的集成扩展扫描接口 (ESI) 来实现超低功耗（相对于采用外部电路的相同检测方法）。在水表设计中，如果耦合在光学旋转检测传感器（已提供）上，那么 ESI 会持续检测推进器的旋转情况，同时微控制器的其余部分处于低功耗模式。该设计通过使用 MSP430 MCU 中集成的 ESI 自动执行测量过程并减少 CPU 参与，这有助于降低总体功耗。
