RS232接口芯片ADM3232e输出未转化成rs232标准电平，请问是什么原因？

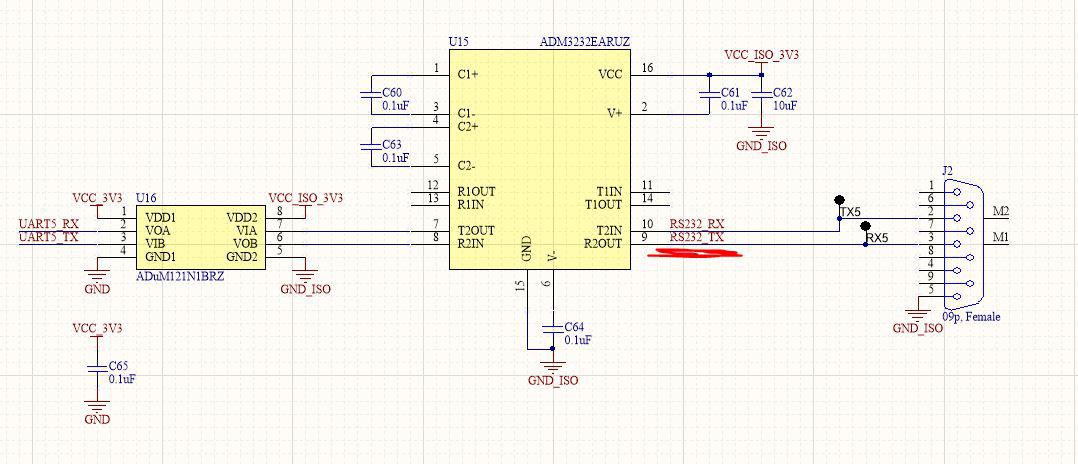

如原理图所示，ADM3232E输出电平范围0-3.3V，并没有输出RS232标准电平，电容容值为0.1uf确认过,不知为何？

回帖（3）

杨杰

2018-8-2 08:20:35

C2+/-,V-这三个引脚，都接了104电容了的？
看框图里最高只能到+/-6.6V，3.3V的double，楼主是想到更高电位？
RS-232_百度百科
EIA-RS-232C对电气特性、逻辑电平和各种信号线功能都作了规定。
在TxD和RxD上：
逻辑1(MARK)=-3V～-15V
逻辑0(SPACE)=+3～+15V

何壮梦

2018-8-2 08:32:05

引用: dsdfshf 发表于 2018-8-2 08:20
C2+/-,V-这三个引脚，都接了104电容了的？
看框图里最高只能到+/-6.6V，3.3V的double，楼主是想到更高电位？
RS-232_百度百科

如上述原理图所示，您说的三个引脚都接了104电容，但是RS232_TX的输出信号没有产生负电压，也没有产生高于3.3v的电压（类似单片机I/O端口直接输出的信号），请解答，谢谢！

何壮梦

2018-8-2 08:48:39

引用: dsdfshf 发表于 2018-8-2 08:20
C2+/-,V-这三个引脚，都接了104电容了的？
看框图里最高只能到+/-6.6V，3.3V的double，楼主是想到更高电位？
RS-232_百度百科

你好，刚发现问题了，引脚接反了，PIN78是RS232接口电平，PIN9/10是TTL电平
