【「Altium Designer 25 电路设计精进实践」阅读体验】+第六章节 PCB设计

2026-2-26 11:05:25 2452 电路设计

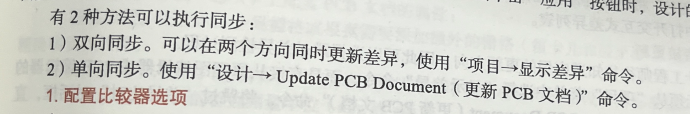

0 本章属于重中之重吧，属于理论与实际相连接的桥梁。理论电路能不能实现，就看你PCB做的怎么样了，简单说下自己的理解。一、生成PCB 这个就没必要说了吧，应该都会的二、布局书上讲的是定义边框，设置层叠，配置规则、放置器件个人理解，边框可以先随意画下就行，除非机械同时已经给你固定好了外形尺寸，只需要导入3D就行。层叠是需要的，根据自己的板子大小，器件密集度，走线等来设置层叠配置规则可以放一放，在布局好了之后，布线的时候再设置也不迟放置器件，可以放在配置规则前面三、布线这前面可以先把快捷键设置下，方便自己快速有限的布线书中讲的有点多，有点笼统，可以根据自己需要来阅读。在布线的时候，可以设计下规则，线宽、过孔、间距等。书籍中讲的有些用到的很少，了解就行四、铺铜电源部分，我一般放置的都是实心区域，其他正常铺铜，书籍中讲解的很详细了，根据需要自己实践。五、DRC检查规则设计好，选好检查哪些项目，检查的标准就是规则里面的内容。 PCB投产后能不能调试好，都是靠DRC检查来判定的，不然这里短路，那里不同怎么办。检查后，根据检查结果来修改自己PCB中的错误项就行。最后最好再来下DFM分析一般使用的都是华秋。 0
