FPGA视频应用方案

1

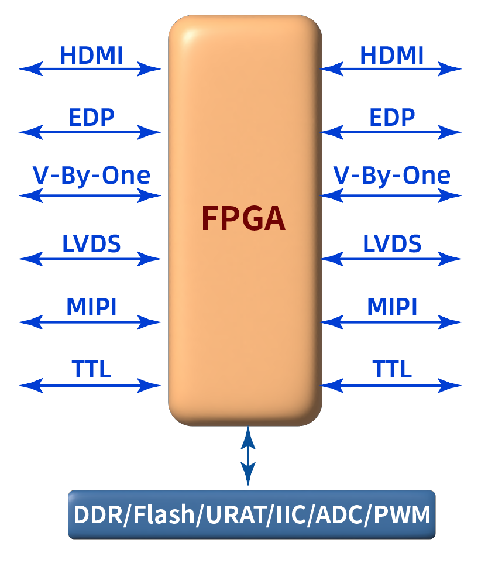

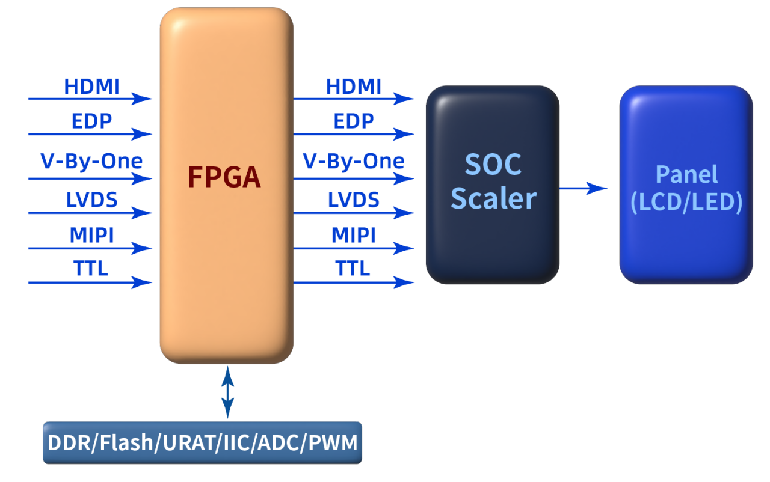

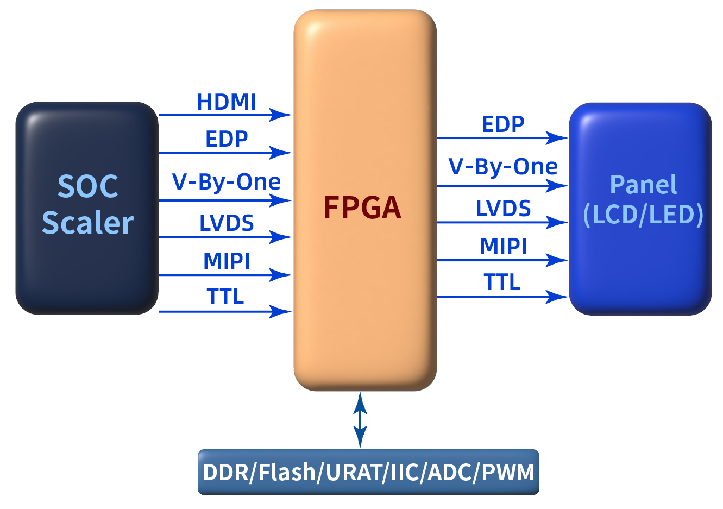

FPGA应用框图简介

1、接收多种接口信号源输出的视频信号同时叠加各种功能后，输出给各种主控

2、接收多种接口信号源输出的视频信号同时叠加各种功能后，输出驱动各种接口各种分辨率的显示模组

3、信号互转，同时叠加各种功能

2

画面调整

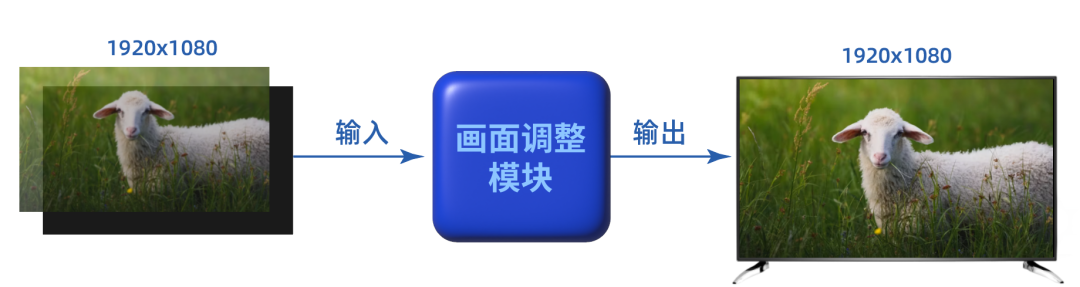

画面位置调整：输入画面部分不在显示屏内，经过调整全部显示在屏内，针对前端信源画面参数不能更换的情况下，适配新的屏幕，新屏替代旧屏

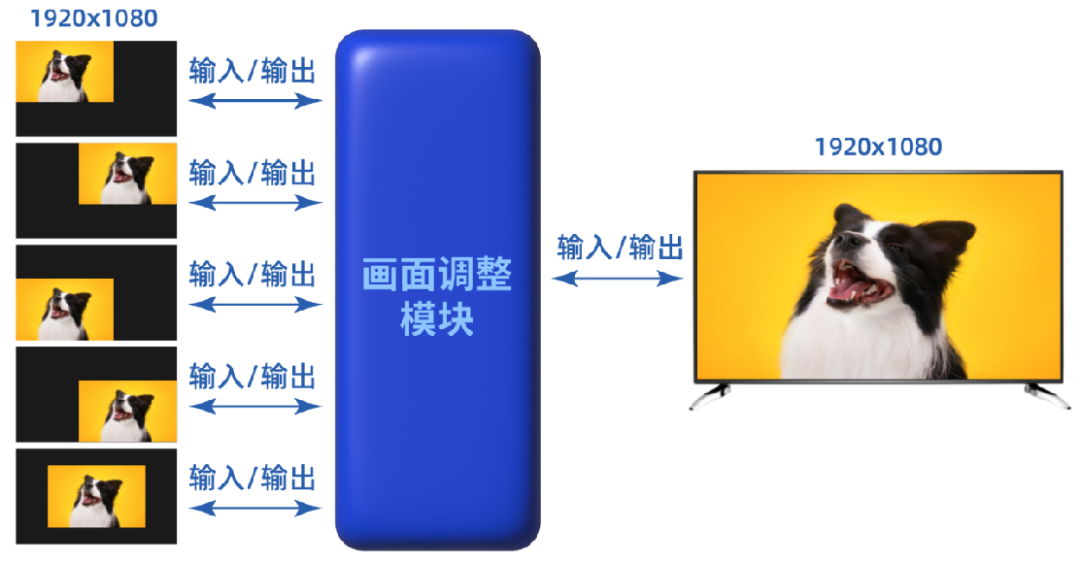

画面缩放及位置调整：支持放大缩小，支持不同比例缩放，同时可以显示在屏幕任意位置

1.支持多种输入输出接口

2.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

3

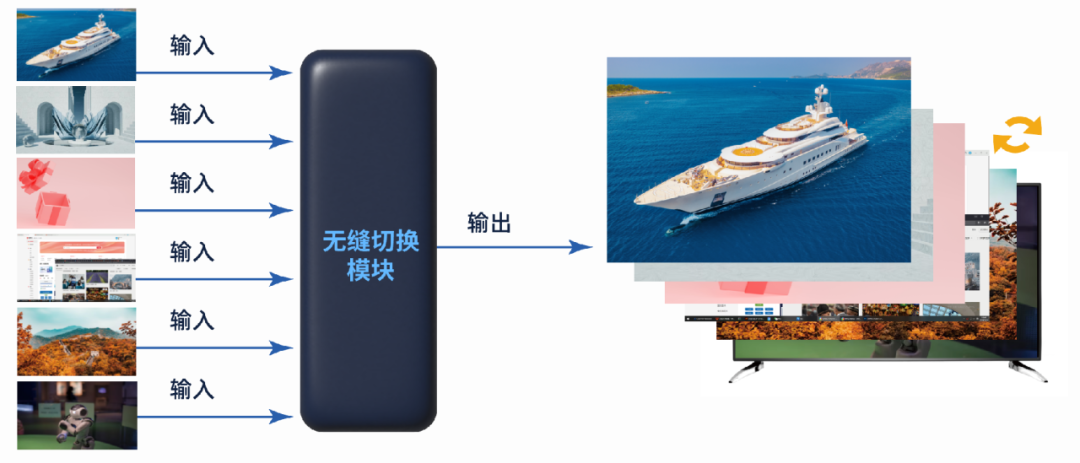

无缝切换

，时长00:12

[ ]

1.支持多进多出，支持多种输入输出接口

2.输出画面支持任意输入两个画面之间无缝切换

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

4

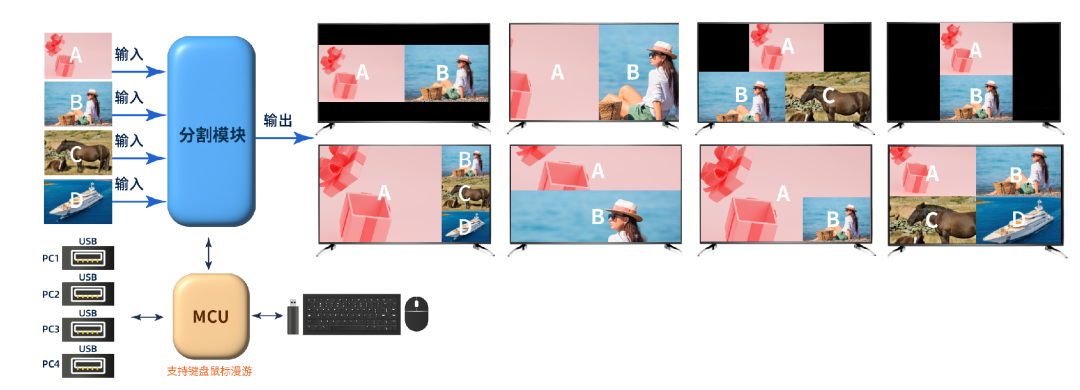

画面PIP/PBP

1.输入分辨率各路可以不同

2.支持多种接口输入，分辨率4K向下兼容

3.输出分辨率可定制，多画面格式可定制

5

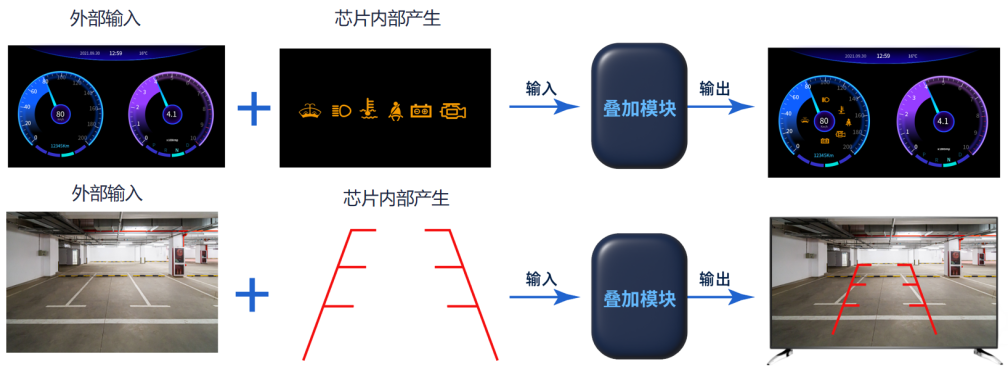

字符或图形叠加

1.可根据实际需求进行叠加字符或图像

2.支持多种输入输出接口

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

6

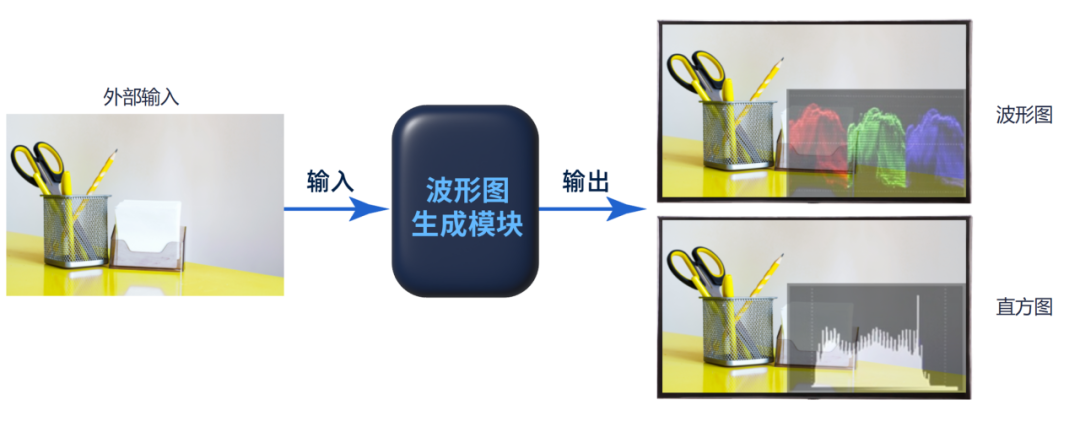

波形图生成

，时长00:20

[ ]

7

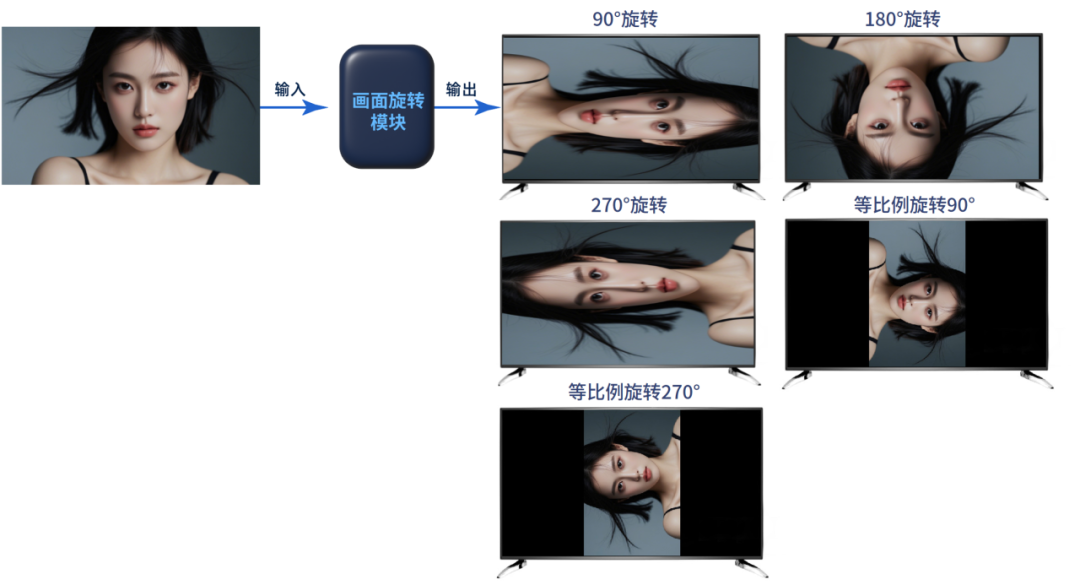

画面****旋转

，时长00:07

[ ]

1.支持90°、180°、270°旋转

2.芯片发热量极低

3.支持多种输入输出接口

4.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

8

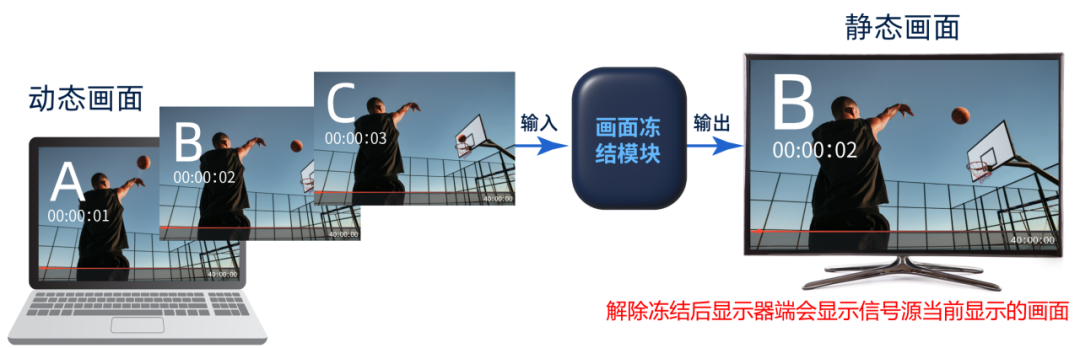

画面****冻结

，时长00:04

[ ]

1.支持动态视频画面冻结

2.支持多个输入，两个输入之间切换时不黑屏

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

9

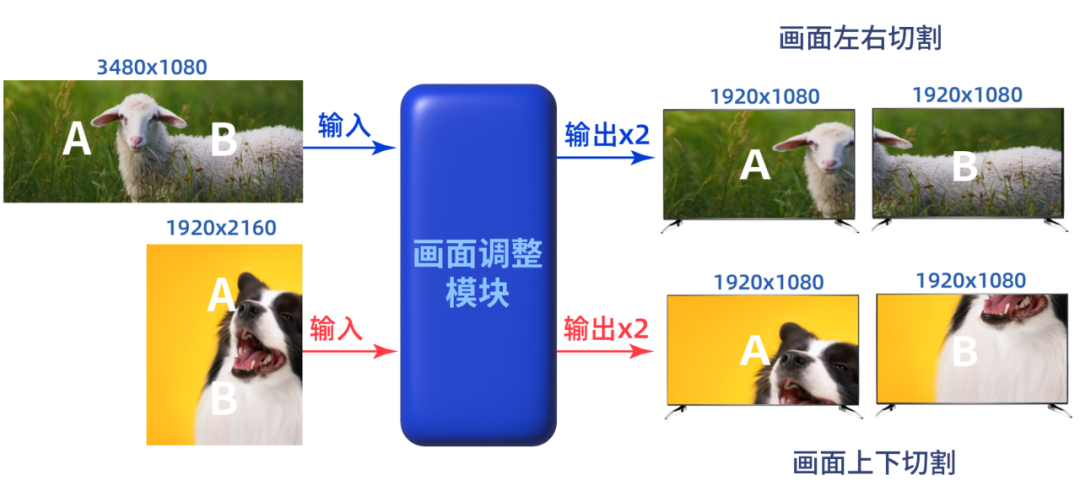

画面切割

1.支持多种输入接口

2.支持任意大小切割

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

10

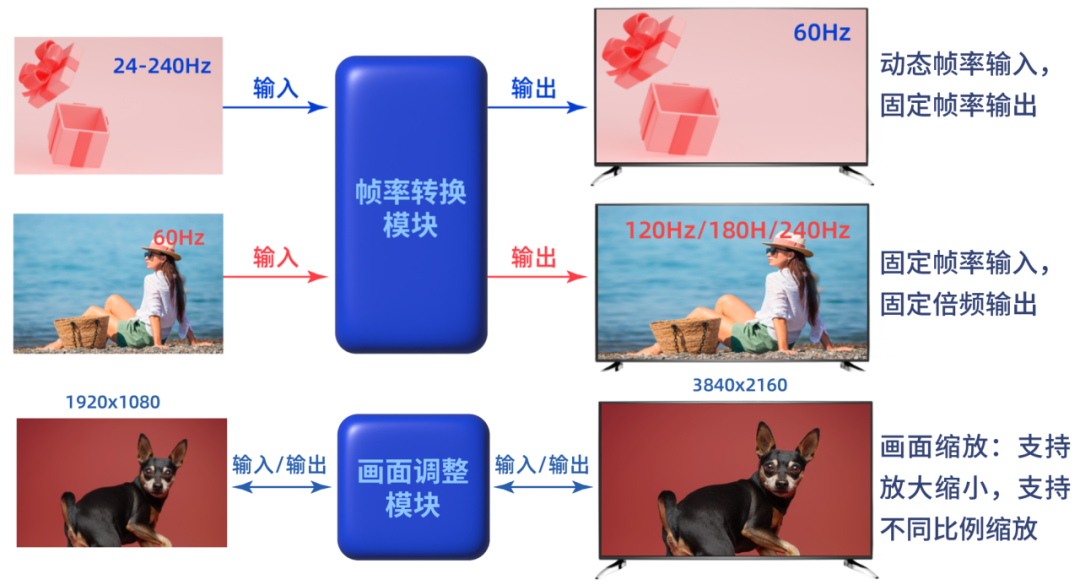

帧率转换及画面缩放

1.支持多种输入接口

2.支持8K向下兼容输入/输出

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

11

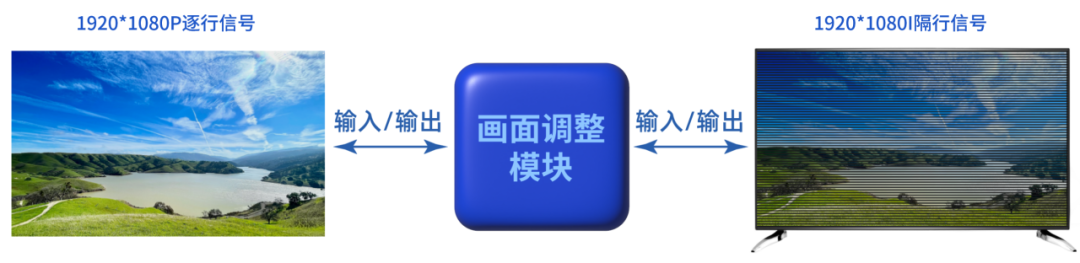

隔行逐行信号互转

1.支持多种输入接口

2.支持4K向下兼容输入/输出

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

12

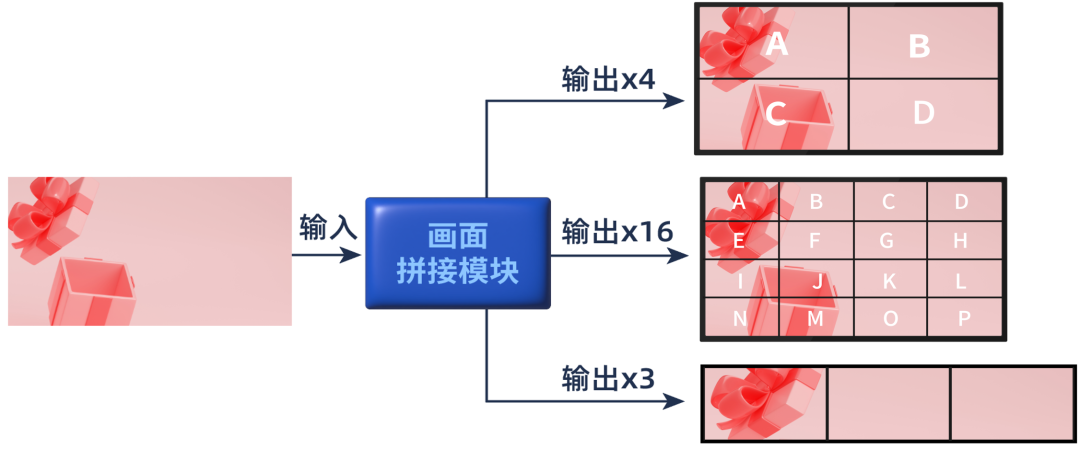

画面拼接

1.支持多种输入输出接口

2.支持8K向下兼容输入，4K向下兼容输出

3.根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

13

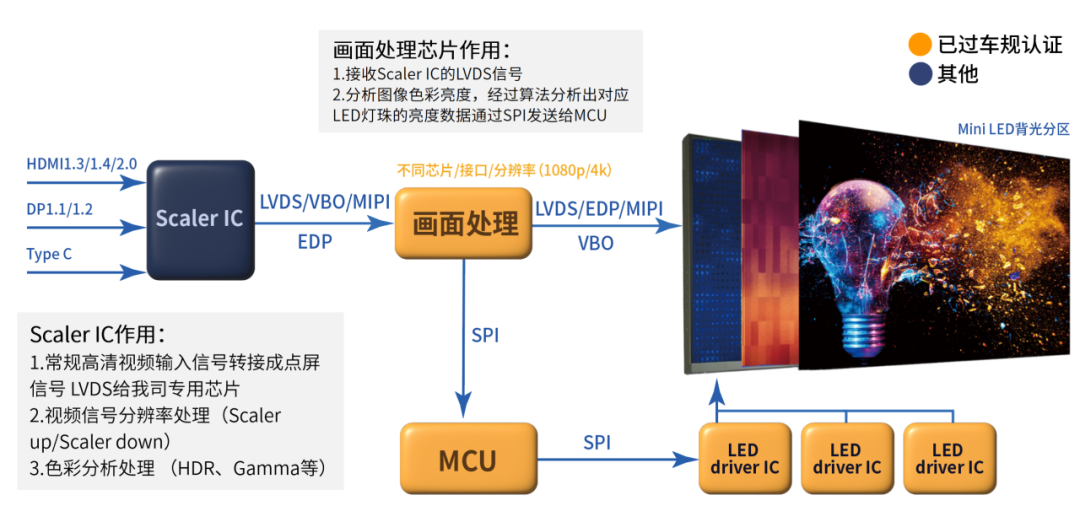

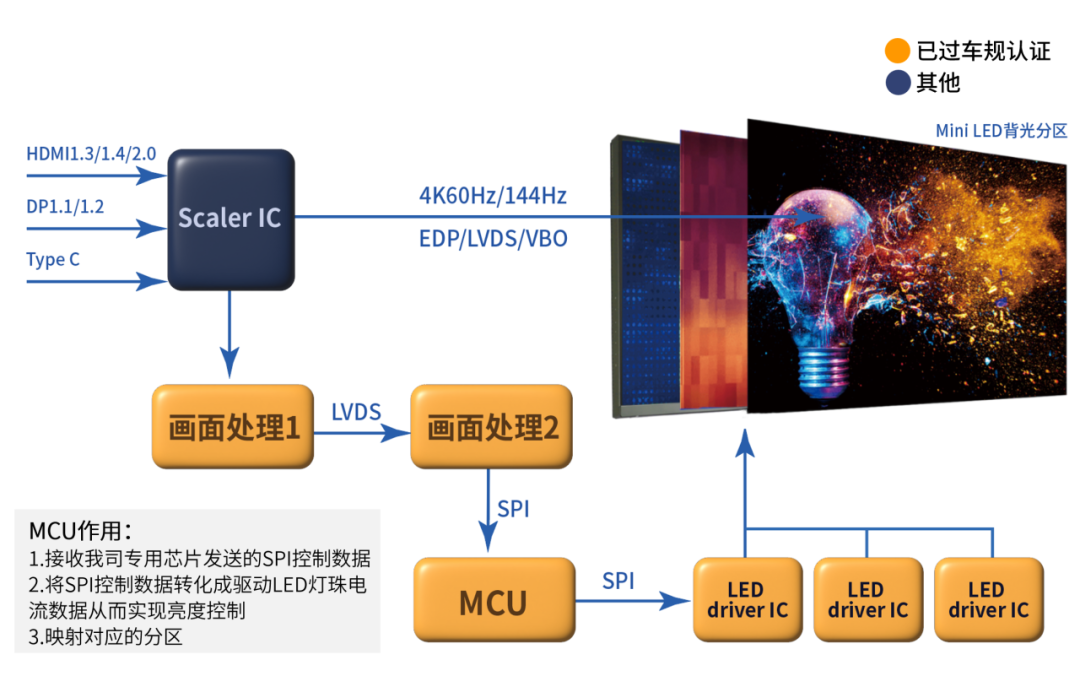

Local Dimming方案一

·整套方案代理，更快实现量产

·输入接口丰富，输出接口最高达8k60Hz

·LED灯珠刷新率高不闪烁（可上1KHz左右刷新率）

·自研算法，不拖影，不断更新；可根据实际情况，定制算法

·可选国产/非国产方案

14

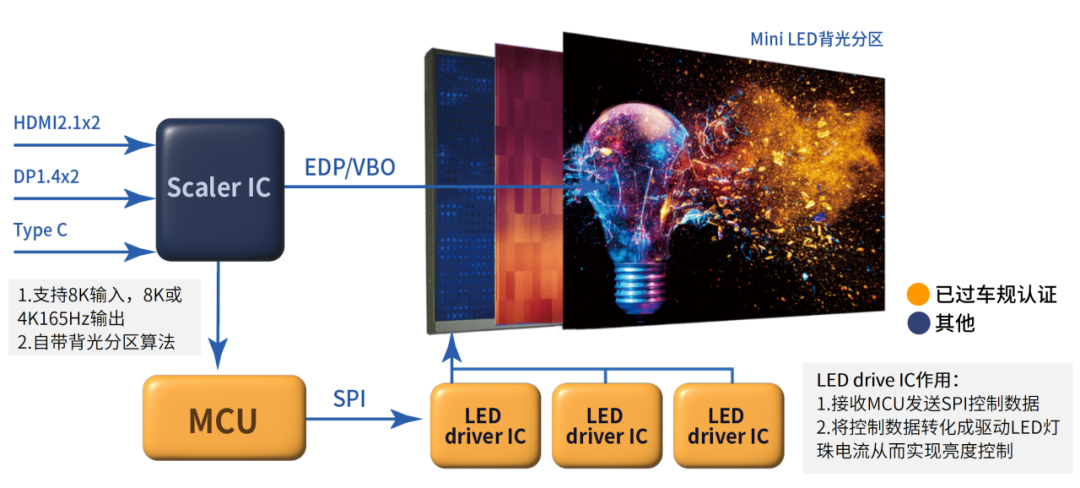

Local Dimming方案二

·对比方案一，区别在于可点高于1080P的屏,对比用更贵的FPGA，成本更节省

15

Local Dimming方案三

16

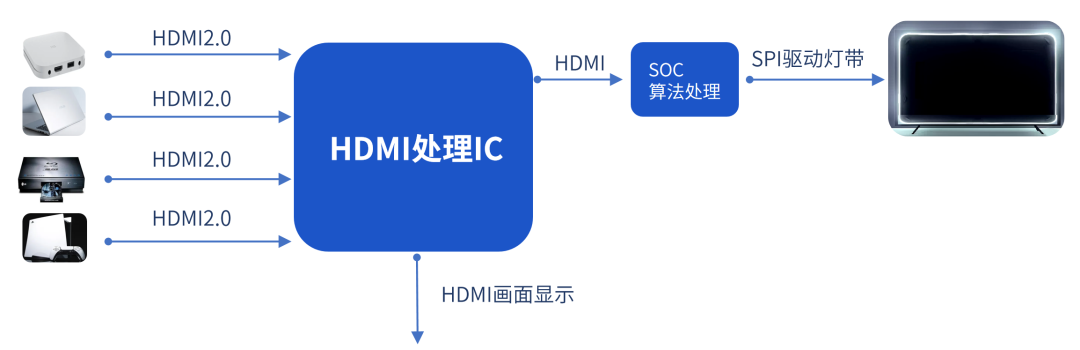

电视氛围灯方案

，时长00:10

[ ]

·本方案特点

1.图像不失真，RGB全范围输出到显示设备

2.支持HDR ，HDCP2.3/2.2/1.4

3.HDMI兼容性优，不闪屏不花屏

4.支持电竞高刷显示器(1080P144/165Hz,2.5K 120Hz)

5.支持4个HDMI口输入，遥控切换

6.四种模式，HDMI图像同步，HDMI音频同步，拾取外部声音，七彩RGB霓虹灯（常规灯控器模式都涵盖）

7.支持PC端升级MCU程序

17

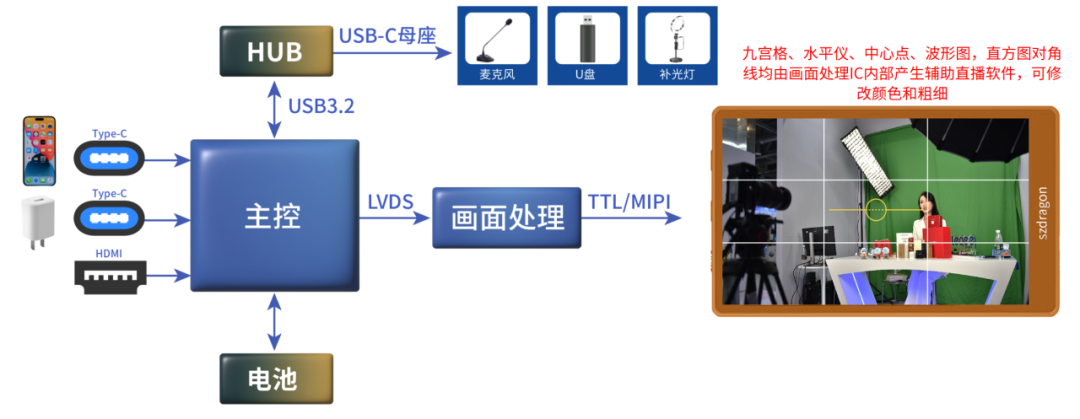

手机副屏显示器

1.支持TypeC双盲插 ，HDMI in，（手机可为显示器供电，并支持通过电源适配器反向充电）

2.支持按比例显示或满屏显示，支持横屏竖屏切换

3.支持内置电池及电量显示

4.支持九宫格、九宫格+对角线、九宫格+对角线+中心点、水平仪辅助直播软件

5.支持外接USB HUB 可接麦克风，存储盘，补光灯等USB外设

6.画面无延时，无卡顿， 无压缩显示（数据传输均是RGB888格式）

7.屏幕最高分辨率支持1200*1920@60Hz
