怎么用multisism搭建一个零线断路的实际故障电路？

答案对人有帮助，有参考价值 0

以下是在Multisim中搭建零线断路故障导致中性点偏移电路的详细步骤及关键要点，重点解决实际电源阻抗和三相负载不均衡的仿真问题：

仿真核心思路

1. 模拟实际电源阻抗 → 添加电源内阻


2. 构建不平衡负载 → 三相阻值差异化


3. 零线断路机制 → 开关控制零线通断


4. 监测中性点偏移 → 测量中性点对地电压

具体操作步骤

1. 搭建三相四线制系统

•


  电源侧





  • 放置 Three-Phase Generator (三相电源)


  • 关键设置：


    电压 = 220V (相电压) / 380V (线电压)

    频率 = 50Hz

    电源内阻 = 0.1~1Ω (模拟实际阻抗)  # 右键电源 → "Fault..." → 添加Series Resistance



  • 替代方案：使用三相变压器（Y/Yn接法） + 理想电源，在变压器原边串联电阻模拟内阻。






•


  零线接地





  • 电源中性点（N）通过开关 S1 接地 → 开关断开时模拟零线断路。





2. 设置不均衡负载

• 每相负载使用 电阻+电感 并联模拟实际设备（如灯具、电机）：


   A相：R1 = 100Ω, L1 = 100mH

   B相：R2 = 200Ω, L2 = 50mH  # 差异值需＞20%以产生显著偏移

   C相：R3 = 300Ω, L3 = 150mH



• 负载星形连接，中性点接零线（通过开关 S2 控制通断）。

3. 零线断路控制

• 在负载中性点与电源中性点之间串联 开关 S_Neutral



  • 闭合时：系统正常


  • 断开时：模拟零线断路故障



4. 监测点设置

• 电压监测：



  • 各相电压（A-N, B-N, C-N）→ 使用差分电压表


  • 中性点对地电压（N-GND）→ 直接电压表测量




• 电流监测：零线电流表（断路前观察不平衡电流）

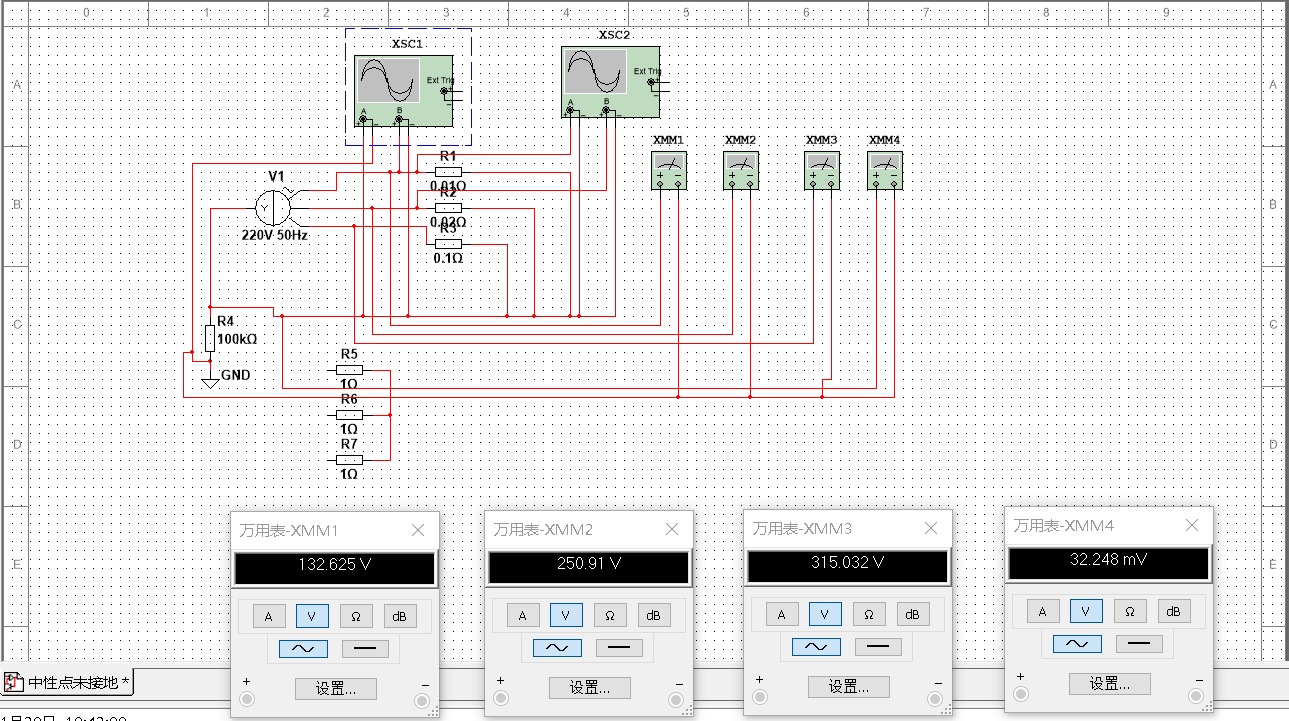

仿真电路图示例

[Three-Phase Generator]

   |   |   |

  R1  R2  R3  (各相电源内阻)

   |   |   |

  LOAD_A LOAD_B LOAD_C

   |   |   |

   +---+---+

       |

      [S_Neutral] → 开关控制零线

       |

      [Ground]



测量点：

   Va = A相-GND

   Vb = B相-GND

   Vc = C相-GND

   Vn = 负载中性点-GND  (偏移电压)

关键仿真设置

1.


   电源阻抗





   • 电源属性中设置内阻，或外接电阻：


     R_source_A = 0.5Ω, L_source_A = 1mH  # 同理设置B、C相







2.


   负载不平衡度





   • 计算不平衡度验证：

     $$
     text{Unbalance%} = frac{text{Max相电流 - Min相电流}}{text{平均相电流}} times 100% > 30%
     $$






3.


   开关动作时序





   • 使用 时控开关 (Time-Dependent Switch)：



     • 0~0.1s：闭合（正常状态）


     • 0.1s后：断开（模拟零线断路）







预期仿真现象

? 示例结果：

• A相轻载：电压升至 280V


• C相重载：电压降至 150V


• 中性点Vn偏移至 70V（对地）

注意事项

1.


   接地完整性





   • 电源中性点必须接地，否则无法构成零序通路。






2.


   负载性质





   • 纯电阻负载偏移更显著，感性/容性负载需考虑相位角影响。






3.


   仿真步长





   • 设为电源周期的1/100（50Hz → 步长≤0.2ms）捕捉瞬态过程。






4.


   安全警告





   • 实际中断零线会导致设备烧毁，仿真中可观察过压/欠压现象。





高级改进方案

• 添加保护设备：在负载侧加入压敏电阻（MOV）模拟过压保护动作。


• 零序电流检测：通过电流探头监测零线电流突变触发保护信号。


• 三相矢量图分析：使用Multisim的"AC Analysis"功能观察电压相位偏移。

通过上述配置，可精确复现零线断路导致的中性点偏移故障，仿真结果符合实际电气特性。
