众所周知,
传统 铅酸电池因环保限制正在逐步退出市场,
更具优势的 **磷酸铁锂/钠离子电池 **大行其道!
通过对以上两类电池的长期广泛研究和试用测试,
我想分享一款兼容锂/钠电瓶的保护板设计,供大家参考交流!

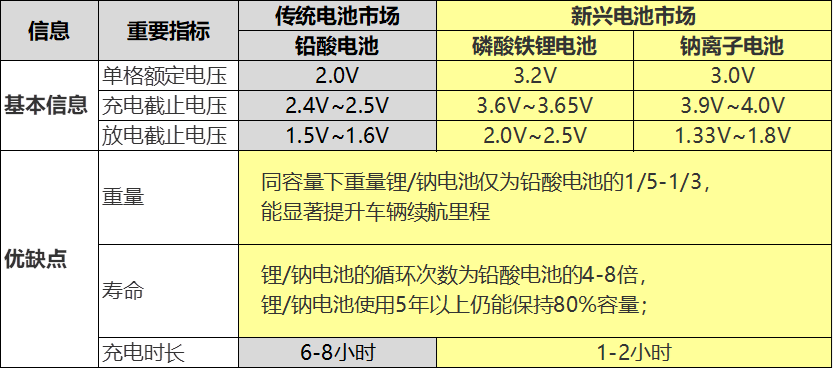

我们先回顾下传统铅酸电池和磷酸铁锂/钠离子电池的特征:

铅酸蓄电池(电瓶)的应用以12V和24V电压为主,还有36/48/60/72V等。当前,磷酸铁锂电池和钠离子电池的替代方案更具优势:
1、12V电瓶:4串磷酸铁锂电池或4串钠离子电池
2、24V电瓶:8串磷酸铁锂电池或8串钠离子电池
了解以上基本信息之后,我们以辉芒微电子的BMS芯片FT92051BC3为例,做详细的设计分享。
之所以选辉芒微FT92051BC3来设计铅改锂钠12V电池,是因为我发现这款芯片做铅改锂钠有以下几个很明显的优势点:
1、耐压高:对于铅改锂钠12V电池,电池组经常会串联使用,形成24V/36V/48V电池组,这样的话,板上器件耐压需要更高,常见的4串BMS芯片耐压一般为30~40V左右,而FT92051BC3 Vcc/Vcn 耐压为74V, CHG/Csns/Lsns耐压-70V,可靠性更高 。
2、过流设置更灵活: 常见的4串BMS芯片,过流1/过流2/短路电流三者具有倍数关系,具有一定限制性,而FT92051BC3 ** 三个电流设置没有倍数限制,针对铅改锂钠大电流的应用场景,适配性更强 。
3、 保护参数可配置: 通过上位机可灵活配置各种保护参数(过压/欠压/平衡/过流/温度/低压禁充等),擦写次数100万次,可快速研发送样,单一料号适配各种电池平台(三元锂/磷酸铁锂/钠电池/钛酸锂等), 备货方便(这点可太太重要了) 。

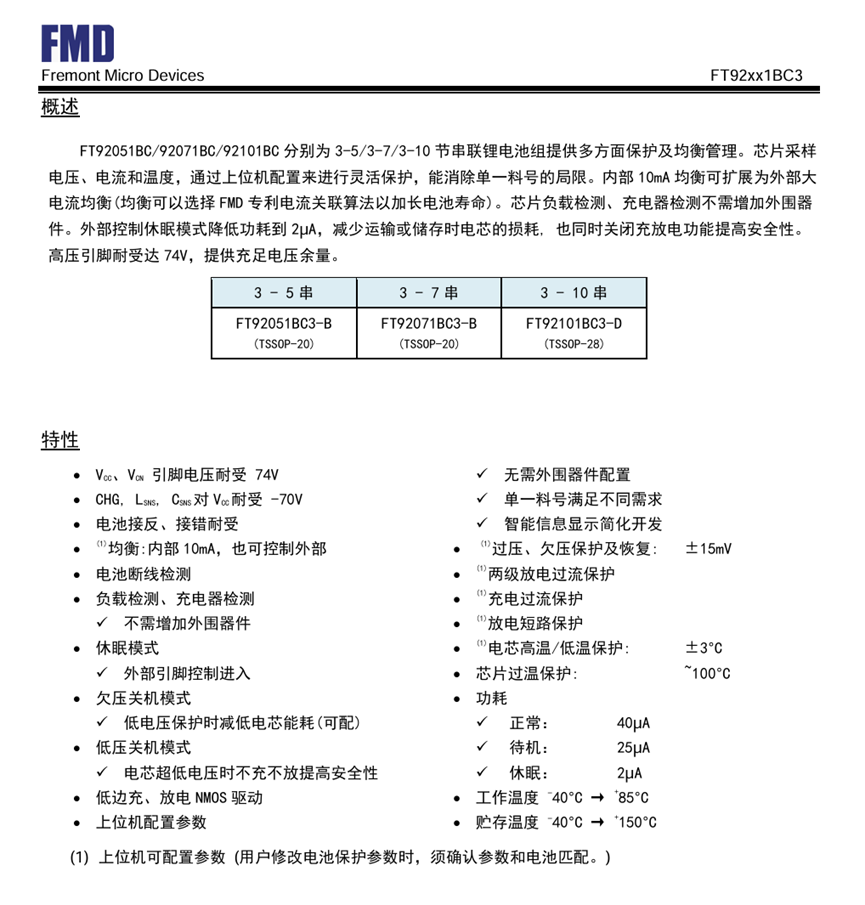

一、 辉芒官网关于FT92051BC3芯片的介绍
完整版可以去官网找:www.fremontmicro.com
(顺便说一句:网站做的真不错,找资料非常方便,哈哈)

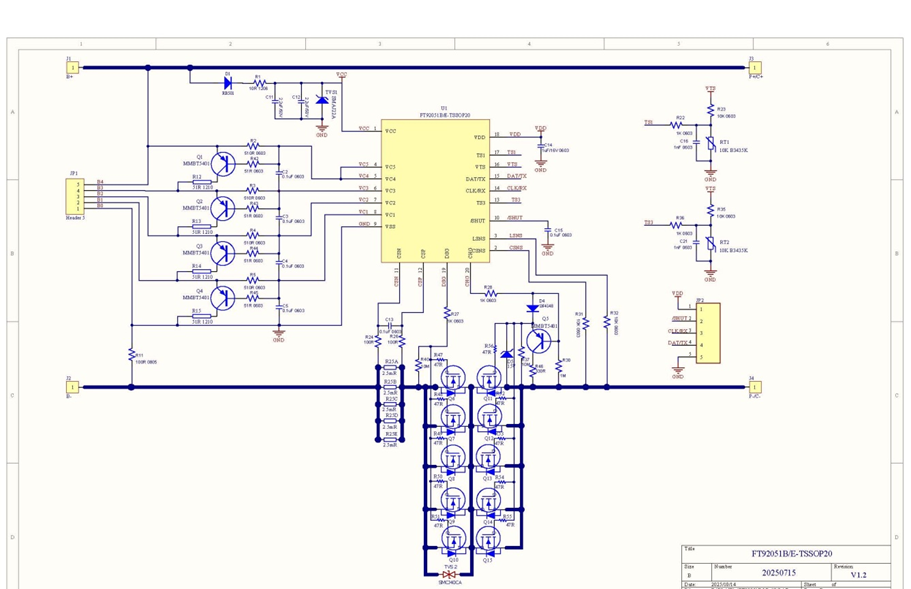

二、 原理图的制作(以4S100A规格为例)

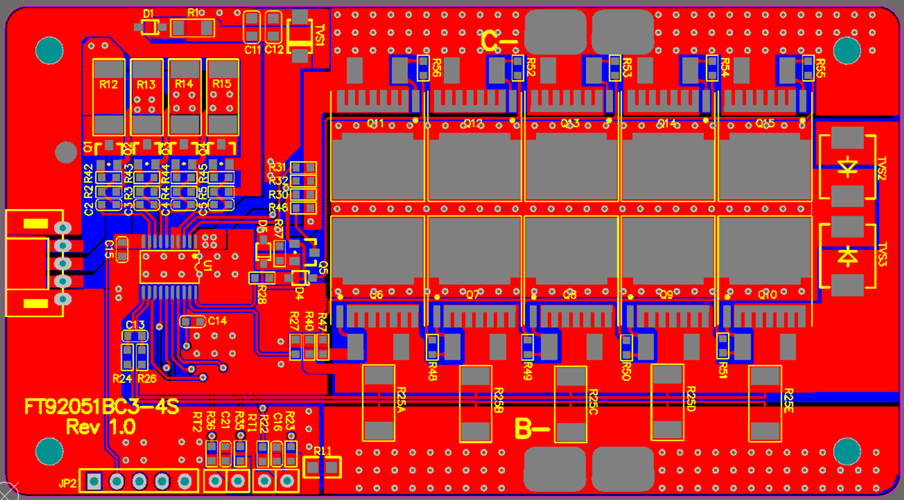

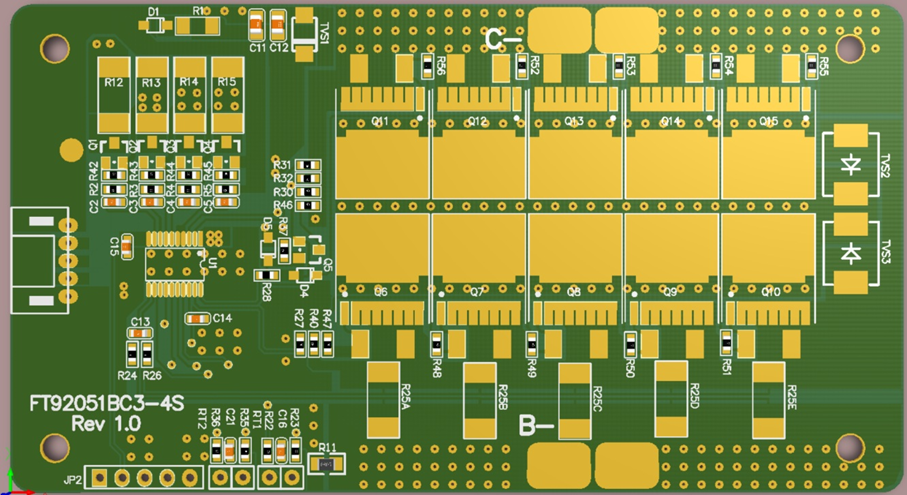

三、 PCB 设计


四、 配置芯片的保护参数

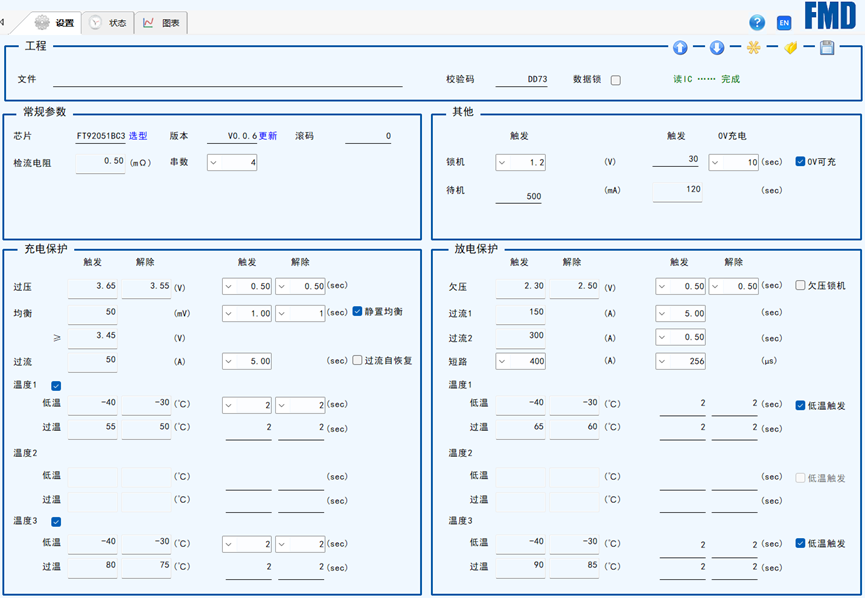

1、磷酸铁锂电池

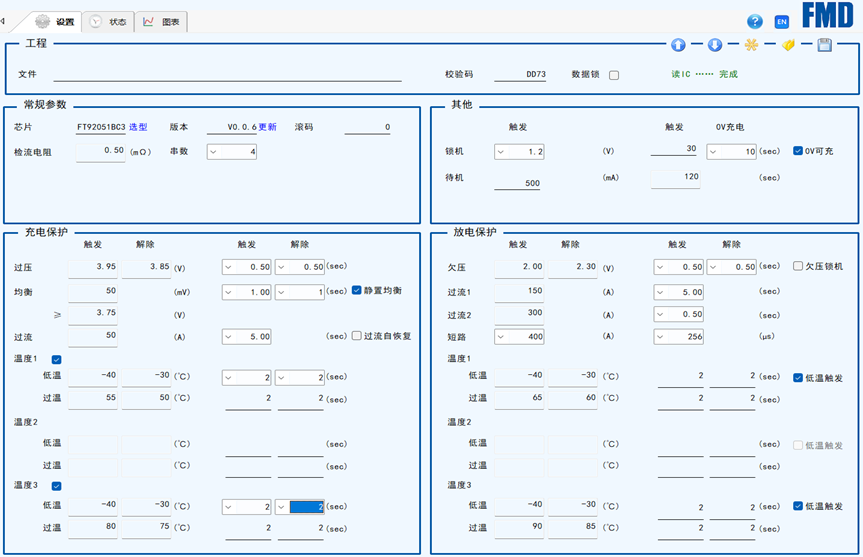

2、 钠离子电池

五、 保护板测试

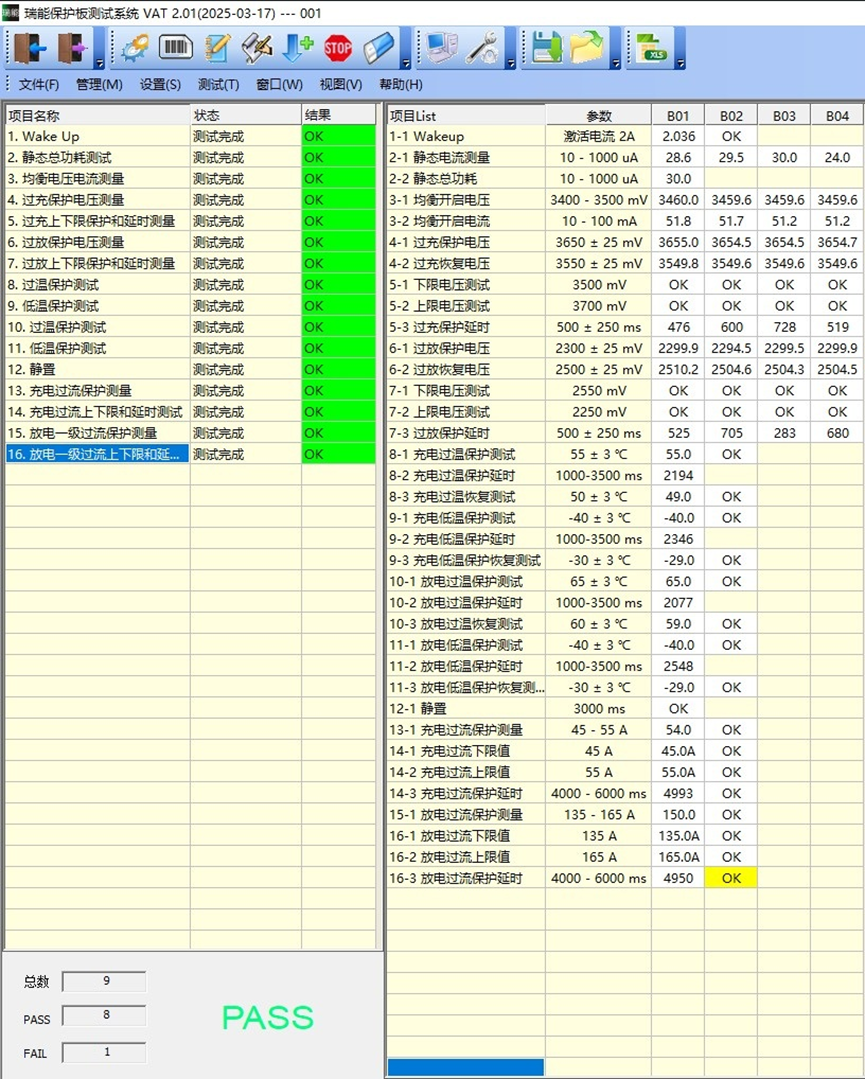

1、磷酸铁锂参数测试

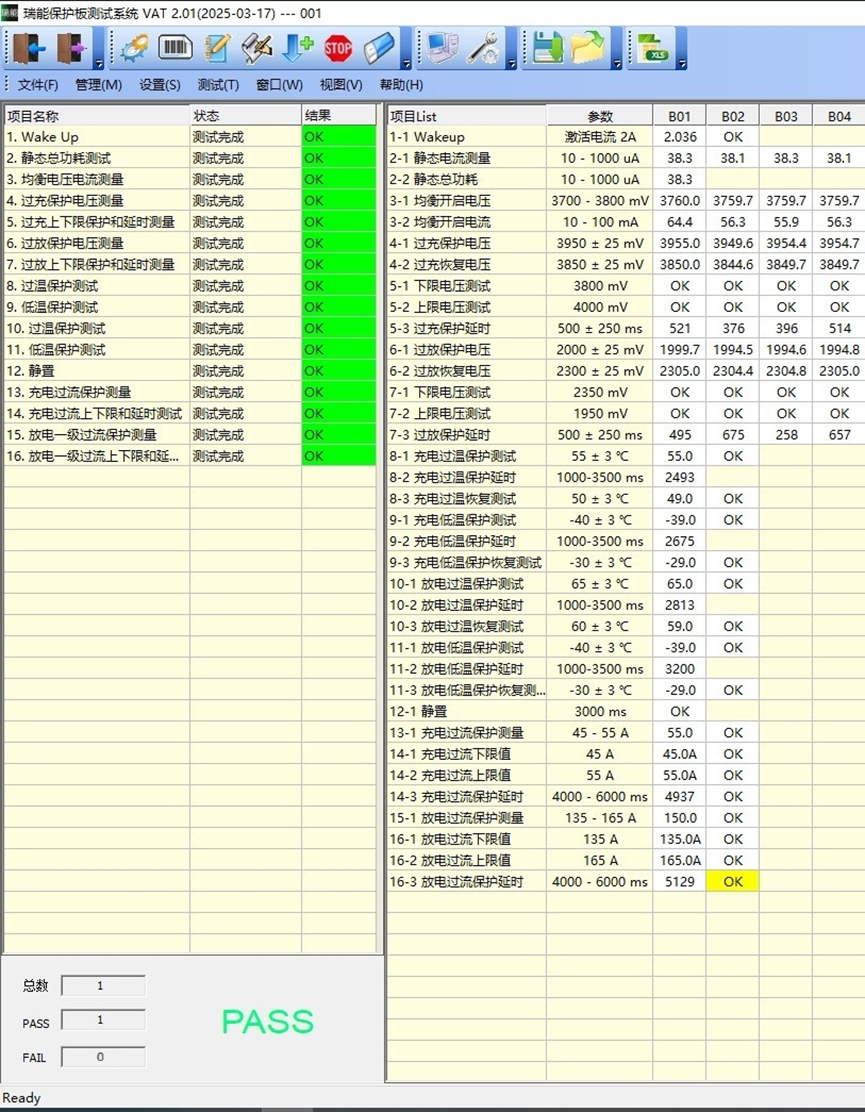

2、钠离子电池参数测试

有什么建议或疑问欢迎大家一起探讨。
|
