基于CW32L010的高性能温控器方案

温控器作为环境控制系统中的核心设备，广泛应用于工业自动化、智能家居、农业温室等诸多领域，正朝着智能化、精准化和低功耗方向发展。武汉芯源半导体的明星产品CW32L010系列MCU凭借其ARM Cortex-M0+内核、超低功耗特性以及丰富的外设接口，为温控器设计提供了理想的解决方案。

本文将介绍无锡梓轩电子基于武汉芯源半导体低功耗CW32L010单片机开发的温控器方案，功能全面，性价比突出。

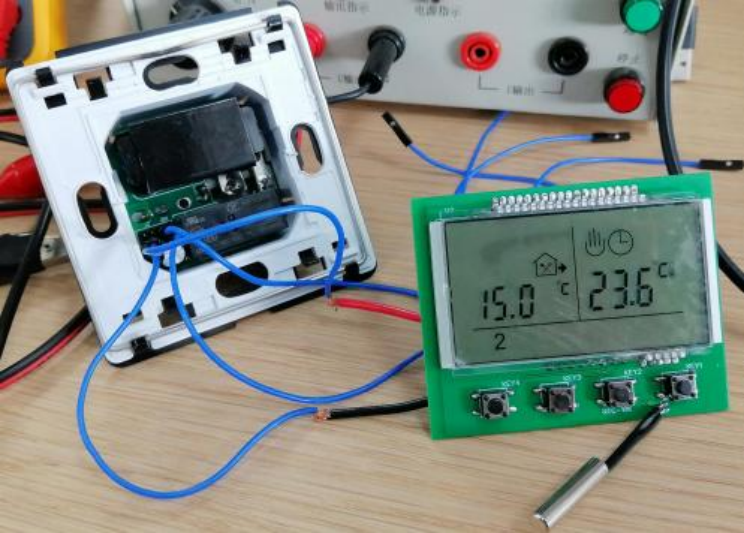

图：CW32L010温控器

方案可实现：

温控范围：5-95℃；

温度开关偏差：0.5-10℃可调；

设定温度与时钟轮流显示，测量温度直接读取；

传感器故障提示；

支持人工控制、时段控制和临时控制三种模式;

支持测量温度检查并校正；

支持周编程功能选择，包括双休、单休、无休、每天和关闭五种模式;

支持自适应功能；

支持开窗检测；

支持预启动功能；

支持恢复出厂设置；

CW32L010是武汉芯源半导体的一款基于ARM Cortex-M0+内核的32位微控制器，主频高达48MHz，具备64KB Flash和4KB RAM存储空间。该芯片在温控器应用中展现出多项显著优势：

超低功耗设计： CW32L010采用先进的工艺制程，待机电流仅0.3μA，即使在85℃高温环境下，漏电流也仅为1.2μA，远低于同类竞品。这一特性使得采用电池供电的温控器能够实现长达数年的工作寿命，大大减少了维护需求。

高精度模拟前端： 芯片内置12位ADC，采样率最高可达2MSPS，并支持16路模拟输入通道。ADC模块内置1.2V基准电压源，采样保持时间可独立配置，为温度信号的精确采集提供了硬件保障。

丰富的外设接口： CW32L010提供了全套通信接口，包括两路UART、一路SPI和一路I2C，方便连接各类传感器和显示模块。一组通用定时器、三组基本定时器、一组低功耗定时器以及高级控制PWM定时器，为温度控制算法提供了灵活的定时资源。

宽工作范围： 该芯片支持1.62V至5.5V的宽电压工作范围，适应不同电源设计方案。工业级温度范围(-40℃至85℃)确保设备在各种恶劣环境下稳定运行。

小型化封装： CW32L010提供QFN20、TSSOP20和SOP16三种封装形式，其中TSSOP20封装可极大缩小PCB面积，适合空间受限的温控器设计。

基于CW32L010的温控器方案充分利用了这些特性，硬件系统设计综合考虑温度采集精度、控制响应速度、用户交互友好性以及系统可靠性等多方面因素，实现了传统温控器功能的全面升级。

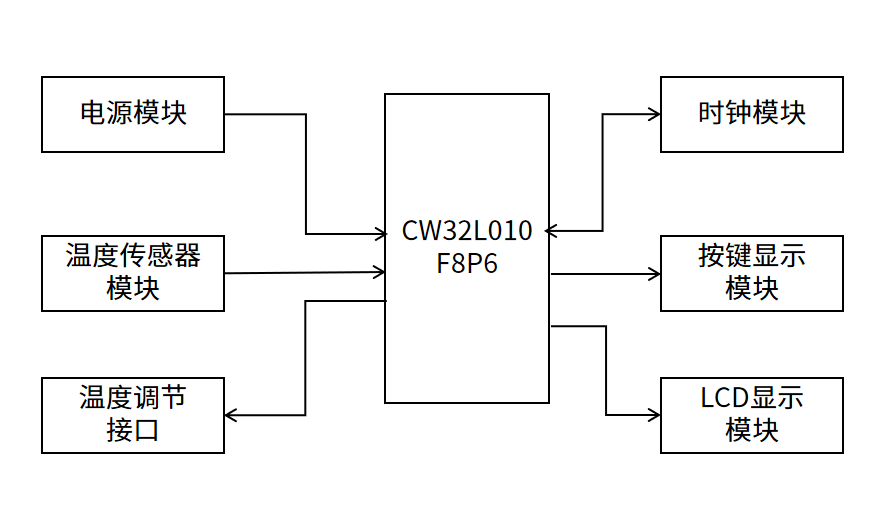

图：CW32L010温控器电路框图

CW32L010F8P6作为系统的核心控制器，负责协调各模块工作并执行控制算法。该芯片采用TSSOP20封装，在有限空间内集成了丰富的外设资源。核心控制模块的电路设计需注意以下几点：

电源管理： 由于CW32L010支持1.62V-5.5V宽电压输入，系统可采用3.3V或5V供电。对于电池供电应用，推荐使用3.3V LDO稳压器，可配合芯片的低功耗模式实现最优能效比。电源输入端需添加10μF和0.1μF陶瓷电容组合，有效滤除高频和低频噪声。

时钟电路： CW32L010内置48MHz RC振荡器，可满足基本温控应用需求。对于时序要求严格的应用，可外接4-32MHz晶体振荡器，提高系统时序精度。低功耗模式下，芯片可切换至内部低速RC振荡器，进一步降低功耗。

复位电路： 采用专用复位芯片或RC复位电路确保系统可靠启动。CW32L010内置上电复位(POR)和欠压复位(BOR)功能，为系统提供了双重保护。

调试接口： 保留SWD调试接口(PA07/SWDIO, PA08/SWCLK)，方便开发阶段程序下载和调试。量产时可复用这些IO口作为普通GPIO使用。

武汉芯源半导体为用户提供了全套开发板和完善的开发工具，技术支持覆盖从评估到量产的全流程需求。对于想采用CW32L010进行产品开发的客户，武汉芯源半导体可提供全面的支持，助力客户快速实现产品量产。
