一、背景

通信线路或者电源线路通常会铺设到户外，一旦线路铺到户外后，就需要考虑防雷的问题了。户外的防雷电路一般需要采用多阶防护电路才能防住感应雷。那怎么来设计一套优秀的多级防雷电路呢，其中设计的关键点在哪里呢？

本文通过DC110V接口保护电路的设计，讲解二级防雷电路中退耦电感的选型。

二、设计方案

防护器件的选择相对来讲比较直观，器件厂家会提供器件的额定工作电压、击穿电压、嵌位电压等参数，甚至部分器件厂家还能提供1.2/50us或10/700us的器件实测波形。在整个防护电路中我们要估算的是保险丝的浪涌通流能力和退耦电感的感值。今天教大家如何去选择能够抗浪涌的保险丝。

如下是DC110V的浪涌差模防护示意图1

图1DC110V二级防护电路

要想知道选用多大通流的保险丝呢？这个主要看保险丝的I^2^T参数，需要计算出浪涌能量的I^2^T再对比选择合适的保险丝。

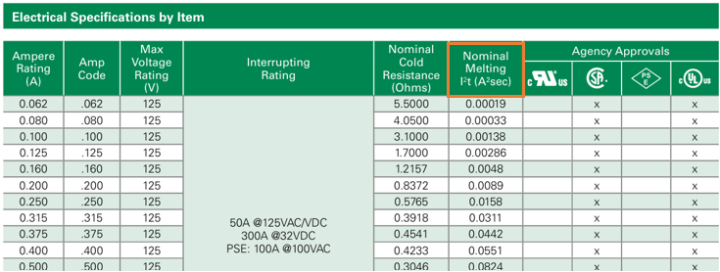

如下图为力特保险丝datasheet ，一般保险丝厂家都会提供I^2^T这个参数。

如何计算浪涌波形的能量呢，以应用最多的8/20us浪涌波形为例。

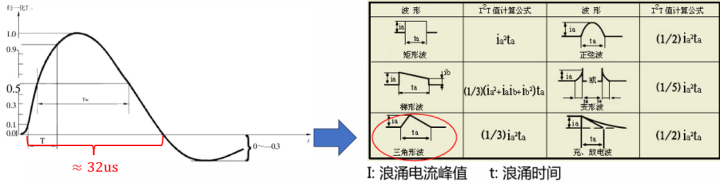

假如浪涌差模电流是1000A（8/20us短路电流波形），8/20us的波涌波形可以近似等效三角形波，那么保险丝I²T计算公式如下：

I²T 此处还要考虑保险丝的冲击次数，需要降额30%~50%使用，所以如果要过1000A浪涌建议保险丝选择I²T 22以上的保险丝。

抗浪涌保险丝的选择大家学会了吗！
