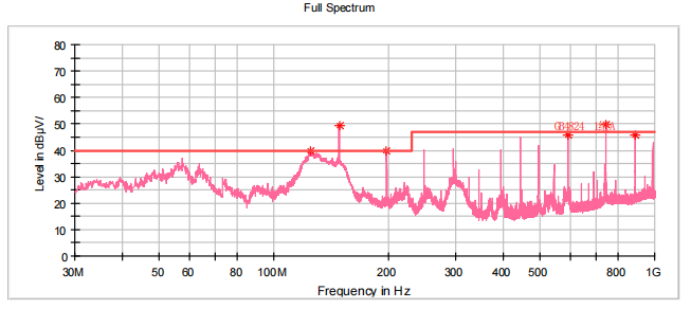

当拿到辐射测试数据的时候，做为一个EMC老手，如何一眼看穿辐射噪声来源呢！

**1 **时域与频谱

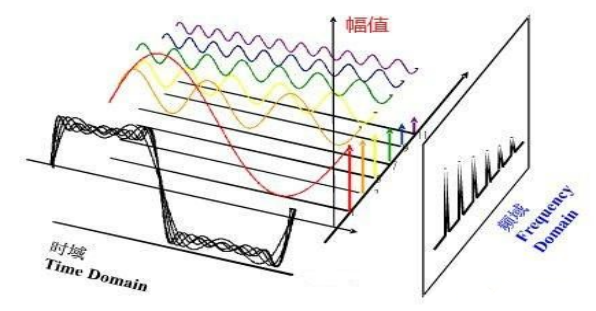

首先要了解什么是时域？什么是频域？用一句通俗的话讲：时域是信号的“时间地图”，关注动态过程；频谱是其“频率成分说明书”，揭示静态结构。傅里叶变换是两者互译的“语言”。

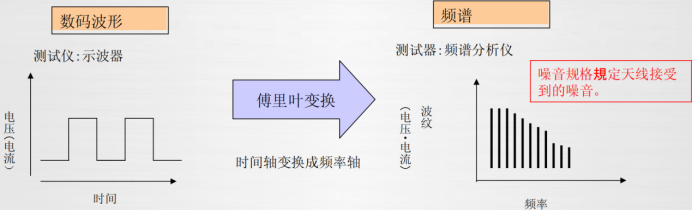

频谱是将电磁波分解为正弦波分量，并按波长顺序排列的波谱，就是将具有复杂组成的东西分解为单纯正弦波成分，并把这些成分按其特征量的大小依序排列。

当然硬件工程师天天测信号质量，对时域信号比较了解，但对信号的频谱了解可能没那么直观感受，特别是反应在远场频谱的电磁波。

**2 **信号频谱特征

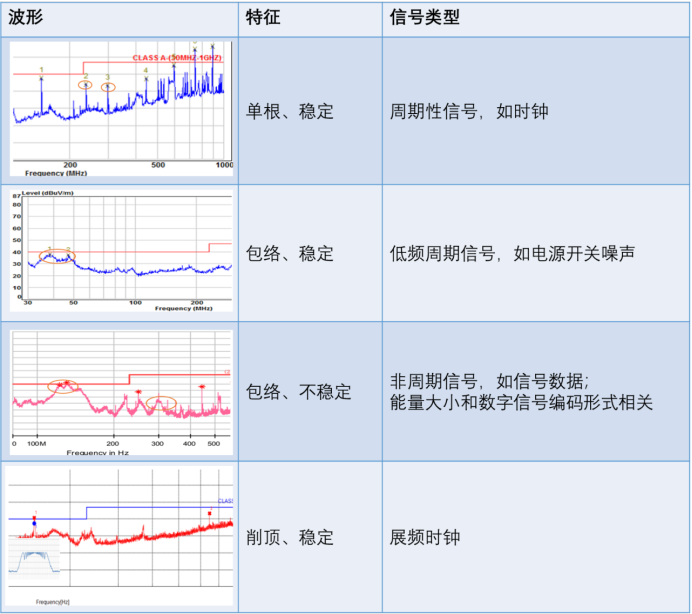

怎么从辐射远场测试数据推断是什么类型信号呢？这个可以通过观察数据曲线的形态来判断，差不多有如下几种形态。

3 常见接口频谱特点

1. USB接口

■ 6 0 MHz、120 MHz、240 MHz: 与 USB 2.0 的时钟频率 (48 MHz的参考时钟)相关。

■ 125 MHz、250 MHz: USB 3.0超高速信号 (50 MHz的参考时钟) 相关的倍频。

2.以太网 (RJ45网口)

■ 125 MHz、250 MHz、375MHz、500 MHz: 与 1000BASE-T 千兆网相关(125 MHz 基频的倍频)。

■ 62.5 MHz包络: 与100BASE-T相关。

3. HDMI接口

148.5 MHz:常见于1080p/60Hz分辨率的视频时钟频率(TMDS时钟)。

297MHz: 常见于4K/30Hz。

594 MHz: 常见于4K/6OHz。

4.电源（DC-DC转换器或开关电源）

■ 开关频率及其倍频：例如100 kHz开关频率，可能在200kHz、300 kHz等倍频超标。

■ 低频段噪声包络：例如几十MHz的范围。

5. PCle 接口

■ 100 MHz: PCle基准时钟频率。

■ 2.5 GHz、5 GHz、8GHz: PCle 数据速率相关(1/2、全速频率）。

6. SATA接口

■ 1.5 GHz、3 GHz、6 GHz: SATA I/II/III数据速率相关。

■ 50 MHz、100 MHz: 控制时钟信号相关。

7. Wi-Fi 和蓝牙模块

■ 2.4GHz: Wi-Fi/ Bluetooth (802.11b/g/n和 BLE) .

■ 5 GHz: Wi-Fi (802.11a/ ac/ ax) .

8.晶振电路

■ 晶振频率及其谐波：例如12 MHz、24 MHz或25 MHz、50 MHz.

9.显示接口 (如LVDS或DP)

■ 50 MHz-150 MHz: 典型时钟频率范围。

数据频率的倍频：如60 MHz、120 MHz等。

10. CAN 总线

■ 500 kHz、1 MHz: 典型总线速率相关谐波。

■ 较高频率倍频如3 MHz、5 MHz.

以上列举未标明的都是单根时钟，EMI问题绝大部分都是周期时钟超成的辐射超标。

在实际调试时，可以结合设备的功能和布局，缩小排查范围，例如使用近场探头定位干扰源，或通过屏蔽、滤波等手段逐步验证。
